随着新型电力系统建设进程的持续加快，终端配网作为电力系统 “发 - 输 - 变 - 配 - 用” 全链条的末端环节，其运行的稳定性与供电品质，直接关系到电力系统的整体运行安全，也与各行各业的生产经营、居民的日常用电体验息息相关。近年来，分布式光伏、分散式风电等新能源在配网侧的接入规模持续扩大，新能源充换电站、数据中心、工业变频设备等非线性、冲击性负荷的应用场景不断增多，使得配网的运行特性发生了显著变化，谐波注入、电压波动、三相不平衡、电压暂降等电能质量问题频发，给配网的安全稳定运行带来了全新的挑战。在此背景下，精准、高效、全面的电能质量监测，成为防范电能质量风险、提升配网供电品质的核心基础，也成为电力行业当下发展的重点方向之一。
新型电力系统建设提速 电能质量监测成行业刚需
在新能源大规模接入的背景下，配网的电能质量管控面临着全新的考验。分布式新能源发电具有间歇性、波动性的特点，并网过程中会产生谐波、直流分量注入等问题，不仅会影响配网的电能质量，还可能对电网的继电保护、自动化设备造成干扰，严重时甚至会引发并网设备故障。与此同时，工业生产领域的电弧炉、轧钢机、变频调速装置，以及新能源充换电站、数据中心等新型负荷，都会产生冲击性功率与非线性电流，引发电压波动、闪变、谐波畸变等一系列电能质量问题。这些问题轻则导致用电设备损耗增加、寿命缩短，重则造成精密仪器故障、生产线非计划停机，给企业带来巨大的经济损失。
与之相对应的是，国家与行业对电能质量的管控要求正在持续收紧，相继出台了十余项电能质量专项国家标准，对公用电网谐波、电压波动和闪变、三相电压不平衡度、供电电压偏差、电力系统频率偏差等核心指标做出了明确的限值规定。新能源电站并网验收、工业项目投产用电审核、市政配网工程验收等环节，都将电能质量指标作为核心考核内容，完善的电能质量监测数据，已经成为项目合规验收、日常运维管控、电能质量治理的必备基础。
但在实际应用过程中，传统的电能质量监测设备普遍存在明显的短板。部分设备采样精度不足，难以捕捉配网中毫秒级的电能质量波动与暂态扰动；部分设备功能覆盖不全，仅能实现基础的电气参数采集，无法完成谐波全维度分析、暂态事件录波、数据长期统计分析等核心功能；还有部分设备抗干扰能力不足，在工业现场复杂的电磁环境中容易出现数据异常、运行死机等问题，无法满足长期稳定运行的需求。这些行业痛点，不仅制约了配网电能质量管控水平的提升，也无法适配新型电力系统建设的发展需求，市场对高精度、全功能、高可靠性的智能化电能质量监测装置的需求日益迫切。
技术创新破局 高性能监测设备破解行业发展痛点

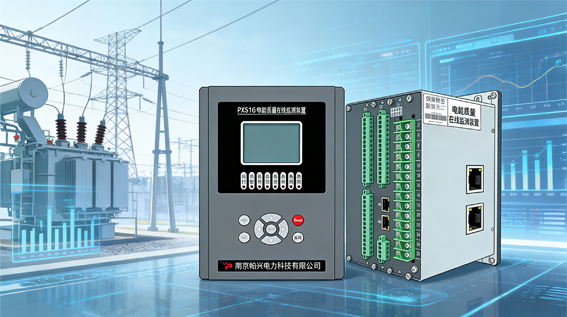

针对行业内普遍存在的应用痛点，南京帕兴电力科技有限公司深耕电力监测与配网自动化领域多年，在消化吸收国内外同类产品先进技术经验的基础上，结合国内配网的实际运行特点，基于 32 位 ARM Cortex-M4 核心技术，研发推出了 PXS-612 数字式电能质量监测装置，为配网电能质量监测提供了成熟、可靠、全维度的解决方案。
该装置采用 5U、19/3 英寸标准机箱，整面板、背插式结构，搭配嵌入式、后接线的安装方式，实现了强弱电的物理隔离，大幅提升了设备的电气性能与抗干扰能力。核心硬件搭载 32 位 ARM Cortex-M4 内核微处理器，配合大容量的 SRAM、EEPROM 及 Flash 存储芯片，具备极强的并行数据处理能力与海量数据存储能力，可同步完成多路电气参数的高速采集、实时运算与完整存储，能够完整留存装置运行过程中的所有异常记录、事件记录与操作记录。其中 EEPROM 支持不少于 100 万次擦写操作，数据可稳定保存 100 年，Flash 支持不少于 10 万次擦写操作，数据可至少保存 20 年，所有信息均可实现掉电保持，不会因设备断电出现数据丢失问题。
数据采集是电能质量监测的核心，PXS-612 数字式电能质量监测装置配备高精度差分 A/D 转换芯片，前级采用高精度滤波阻容器件，电阻精度 0.5%，温漂系数 50ppm/℃，电容精度 1%，温漂系数 C0G，转换芯片内部集成采样保持及同步电路，具备转换速度快、采样偏差小、功耗低、稳定性强的特点。整个采样回路无可调整元件，无需在现场进行复杂的校准操作，大幅降低了现场调试的工作量，同时也提升了设备长期运行的可靠性。装置的电流采集回路采用保护与测量独立设计，既保证了保护电流的宽范围采集能力，也充分满足了测量电流的高精度要求，从硬件层面保障了监测数据的精准度。
为适配复杂的现场运行环境，PXS-612 数字式电能质量监测装置通过了十余项电磁兼容专项试验，在静电放电、电快速瞬变脉冲群、浪涌冲击、工频磁场等多个核心项目中均达到行业高标准，能够在工业现场复杂的电磁环境中保持稳定运行。设备同时配备完善的软硬件看门狗与自诊断功能，可对设备运行故障进行精准定位，方便现场调试与运维，有效规避了设备运行死机、数据异常等问题。人机交互方面，装置采用全汉化彩色液晶显示，可直观展示配电一次图与实时监测数据，人机界面清晰易懂，搭配通用的键盘操作方式，现场操作与参数整定极为便捷。通信配置上，设备标配 1 路 10M/100M 以太网接口与 1 路 RS485 通信接口，特殊场景下可提供光纤接口，支持 IEC870-5-103、Modbus-RTU 等行业通用通信协议，可顺畅接入各类电力监控系统与配电自动化平台，同时支持网络对时、IRIG_B 直流码对时，可保证装置时钟与系统时钟的精准同步，为电能质量事件的溯源分析提供准确的时间基准。
全功能全场景适配 覆盖多元领域监测需求
PXS-612 数字式电能质量监测装置构建了全维度的电能质量监测功能体系，全面覆盖国家现行电能质量标准规定的各项指标监测需求，可实现对配网节点电能质量的全时段、全维度监控。在基础指标监测方面，装置可实现电压偏差的精准监测，以 3s 为基本记录周期完成电压有效值计算，可统计指定时间间隔内的电压合格率、电压越限率、电压偏差最大值、最小值、平均值与 95％概率大值，可灵活设置电压偏差门槛值，越限时自动生成事件日志并记录相关数据。频率偏差监测功能的测量误差可达 ±0.01Hz，具备完整的记录、统计与事件告警功能，可精准捕捉电网频率的细微波动。同时，装置可通过实时采集的三相电压、电流数据，软件合成正序、负序分量，精准计算并输出电压、电流的不平衡度数值，满足三相不平衡度的监测与越限告警需求。
谐波监测作为装置的核心功能，测量精度达到国标 A 级标准。设备对电压、电流采样值进行 FFT 分解，采用频率自动跟踪补偿技术，消除了频率泄漏问题，避免了基波频率偏离额定值情况下的测量误差，可实时计算电压、电流的总谐波畸变率，2～25 次谐波的含有率、幅值、相位，以及各次谐波的有功、无功功率等核心数据，同时具备完善的谐波越限告警功能，可全面覆盖配网谐波监测的各项需求。针对电压波动和闪变问题，装置可精准计算电压波动值与短时间、长时间闪变严重度，严格遵循国标要求的周期进行数据记录，电压波动与闪变的测量误差均不超过 ±5%，完全符合行业监测规范。
除此之外，PXS-612 数字式电能质量监测装置还具备完善的暂态扰动监测功能，可实时监测暂态过电压、电压骤降、电压短时中断、瞬态过电压等各类暂态扰动事件，通过专用检测算法，精准判断扰动发生的时刻、幅度、相位变化与持续时间，同时在检测到扰动后立即启动波形捕捉与录波功能，记录扰动前至扰动结束后的完整电压波形，为电能质量扰动事件的分析与溯源提供完整的数据支撑。
凭借完善的功能配置与优异的环境适配能力，该装置可广泛应用于分布式光伏电站、工业制造厂区、新能源充换电站、数据中心、商业综合体、市政基础设施配电网、居民社区配电网等各类场景，无论是新建配电项目的电能质量监测体系搭建，还是老旧配电网的智能化升级改造，都能实现灵活适配，为不同行业的电能质量风险防控、治理方案制定提供精准、可靠的数据支撑。
合规化发展成主线 品质与服务成行业竞争核心
随着电力行业监管体系的持续完善，合规化发展已经成为电能质量监测设备行业的核心发展主线。相关产品的设计、生产、试验必须严格遵循国家与行业现行标准，只有各项性能指标满足国标要求、具备稳定可靠运行能力的产品，才能获得市场的认可，在各类正规电力工程项目中实现应用。
南京帕兴电力科技有限公司始终将合规性与产品品质作为企业发展的核心生命线，PXS-612 数字式电能质量监测装置的设计、生产、试验全流程，均严格遵循国家现行的电能质量、电磁兼容、绝缘性能、机械性能等相关标准，各项性能指标均满足国标要求，可在各类正规电力工程项目中合规应用。在安全性能方面，该装置经过了严苛的专项测试，正常试验大气条件下，设备带电电路部分和非带电金属及外壳之间，以及电气无联系的各电路之间，绝缘电阻值不小于 100 MΩ，可承受频率 50Hz、电压 2000V、历时 1min 的工频耐压试验，以及 1.2/50μs 标准雷电波、开路试验电压 5kV 的短时冲击电压试验，具备优异的电气安全性能。同时，装置具备极强的环境适应能力，正常工作温度范围为 - 10℃～+55℃，贮存温度范围为 - 25℃～+80℃，可适配国内大部分地区的现场运行环境。
在生产制造环节，南京帕兴电力科技有限公司为 PXS-612 数字式电能质量监测装置建立了全流程的品质管控体系，从元器件入厂开始，便执行严格的筛选与检测流程，只有各项参数达标的元器件才可进入生产环节。生产过程中，每一道工序都设置了对应的检测节点，成品下线后，每一台设备都要经过全功能测试、精度校准、长期老化测试、环境模拟测试等多轮严苛检测，只有所有检测项目全部合格的产品，才可贴标出厂，从根本上保障了每一台出厂设备的性能与品质。
从行业发展趋势来看，随着新型电力系统建设的持续推进，配网的智能化、数字化升级将进一步深化，分布式新能源的接入规模也将持续扩大，配网电能质量管控的需求将持续提升，市场对高性能电能质量监测装置的需求也将保持稳步增长。未来，只有持续深耕技术创新、坚守产品品质、完善配套服务的企业，才能在行业发展中占据优势。南京帕兴电力科技有限公司也将持续深耕电能质量监测与配网自动化领域，不断对 PXS-612 数字式电能质量监测装置进行优化升级，持续丰富产品矩阵，完善技术服务体系，以更优质的产品、更专业的服务，助力国内配网电能质量管控水平的持续提升，为新型电力系统的安全、稳定、高质量运行保驾护航。
