PXS-600B 微机保护装置是南京帕兴电力科技有限公司针对中低压配电系统研发的核心保护设备，主要应用于 10kV、35kV 电压等级的线路、变压器、电动机等配电设备，是保障配电网安全稳定运行的关键智能装置。以下从产品定位、核心功能、技术参数、应用场景、安装调试等维度，全面解析该装置的特性与价值。
一、产品核心定位
PXS-600B 微机保护装置以 “高可靠、智能化、多适配” 为核心设计理念，填补了传统电磁式保护装置在采样精度、动作响应、通信兼容等方面的短板，同时兼顾无人值守变电站、智能配电室、分布式新能源并网等新型配电场景的需求。作为配电系统的 “安全神经中枢”，该装置集保护、测量、控制、通信、计量于一体，既能独立完成故障快速判别与切除，也可融入电力综合自动化系统，实现远程监控与联动控制，是中低压配电领域从传统供电模式向智能化供电模式转型的核心装备。
二、核心保护与功能配置
（一）核心保护功能
PXS-600B 内置完善的保护逻辑库，可根据配电设备类型灵活选配，核心保护功能涵盖：
线路保护：包含过流保护、速断保护、零序电流保护、过电压 / 低电压保护、接地故障保护等，适配 10kV 馈线、出线线路的故障防护，可精准识别线路短路、过载、接地等常见故障，动作时间精准至毫秒级，避免故障范围扩大。
变压器保护：针对配电变压器设计，具备差动保护、过流保护、瓦斯保护（外接）、温度保护（外接）、零序电压保护等功能，有效防范变压器匝间短路、过载、过热等故障，保障变压器安全运行。
电动机保护：涵盖堵转保护、过流保护、负序电流保护、零序电流保护、低电压保护等，适配高压电动机的运行防护，可快速识别电机过载、堵转、缺相等故障，减少电机设备损坏率。
通用辅助保护：包含装置异常告警、PT 断线告警、CT 断线告警、失压告警等，实时监测装置自身及电网运行状态，从根本上避免装置带故障运行，提升配电系统的安全冗余。
（二）测量与计量功能
装置集成全电量测量模块，可实时采集并显示三相电流、三相电压、有功功率、无功功率、功率因数、频率、电能等数据，计量精度符合国家 0.5 级电能计量标准，既能为配电运维提供精准数据支撑，也可满足电力能耗统计、电费核算等需求。
（三）控制与通信功能
控制方面，支持本地手动分合闸、遥控分合闸（需接入自动化系统），同时配备完善的出口继电器接口，可联动断路器、隔离开关等一次设备完成故障隔离；通信方面，标配双路 RS485 通信接口与以太网接口，支持 Modbus-RTU、IEC 60870-5-103、DL/T 634.5104 等行业主流通信协议，支持双网冗余通信，可无缝接入各类配电自动化平台、变电站综合自动化系统，实现远程定值修改、远程遥控、事件数据上传等功能，适配无人值守场景的运维需求。
（四）人机交互与自检功能
采用高清中文液晶显示界面，搭配简洁易懂的按键操作逻辑，可实时显示装置运行状态、故障信息、实时电气量数据，运维人员可快速完成定值整定、功能切换、数据查询等操作；内置在线自检逻辑，可对装置硬件回路、采样通道、程序运行状态进行实时检测，发现异常立即发出声光告警并记录事件，保障装置长期稳定运行。
三、关键技术参数
（一）电气参数
额定交流参数：额定电压 AC 100V（PT 接入）、AC 220V（直接接入）；额定电流 AC 5A/1A；额定频率 50Hz；直流工作电源：DC 220V/DC 110V（宽电压设计，兼容主流配电系统直流电源）；功耗：装置本体功耗≤5W，采样回路功耗≤3W，低功耗设计适配长期运行需求。
（二）性能参数
保护精度：电流保护精度 ±3%，电压保护精度 ±2%，动作响应时间≤20ms（速断保护）；测量精度：电流、电压测量精度 ±0.5%，电能计量精度 0.5 级；环境适应性：工作温度 - 25℃~+75℃（工业宽温设计，适配高寒、高温等复杂环境），存储温度 - 40℃~+85℃，相对湿度 5%~95%（无凝露），通过 EMC 四级电磁兼容测试，抗干扰能力强。
（三）硬件参数
核心处理器：32 位高性能嵌入式处理器，保障实时运算与逻辑判断效率；采样精度：16 位高精度 AD 转换芯片，每周波采样点数最高 48 点，精准捕捉电气量变化；存储容量：可存储 1000 条 SOE 事件记录、50 次故障录波数据，掉电数据不丢失，支持故障追溯。
四、适用场景范围
PXS-600B 微机保护装置凭借灵活的功能配置与稳定的性能，广泛应用于多个领域：
电力系统：城乡 10kV/35kV 配电网、变电站、工业园区配电网络，适配 KYN28-12、XGN 系列等主流高压开关柜；
工业企业：冶金、化工、建材、制造业等工矿企业的配电室，保障企业生产用电设备的安全稳定运行；
新能源领域：分布式光伏、分散式风电、储能电站的并网配电环节，适配新能源并网带来的负荷波动与故障防护需求；
市政与公共建筑：学校、医院、商业综合体、高铁站、机场等公共建筑的供电系统，保障关键场所的供电可靠性；
基础设施：水利、交通、矿山等基础设施的配电工程，满足复杂环境下的配电保护需求。
五、安装与调试规范
（一）安装要求

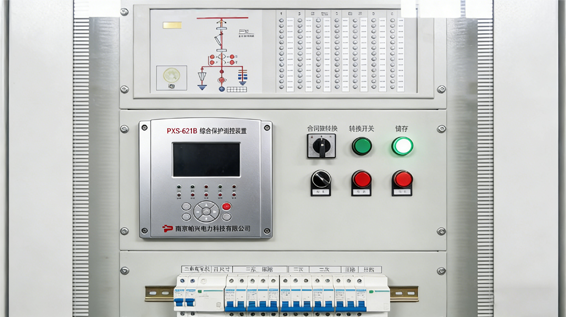

安装位置：采用嵌入式安装方式，标准安装于 KYN28-12 等高压开关柜的柜门上部仪表室面板，开孔尺寸适配行业通用标准（101×180mm），装置面板与柜门表面齐平，避免安装歪斜；
接线规范：电源接线、电流电压接线、控制出口接线、通信接线均需遵循电力二次回路接线规范，CT 二次侧严禁开路，PT 二次侧严禁短路，接线端子牢固无松动；
环境要求：安装区域需避免潮湿、粉尘、高温、强电磁干扰，确保装置运行环境符合技术参数要求，同时预留足够的散热与检修空间。
（二）调试要点
前期检查：通电前检查装置硬件完整性、接线正确性、电源极性，避免通电故障；
定值整定：根据配电设备的额定参数、运行方式、保护要求，通过装置人机界面或后台系统整定保护定值、延时时间、动作逻辑，确保定值匹配现场需求；
功能测试：逐一测试各保护功能的动作逻辑、动作时间、出口动作情况，测试通信功能的稳定性与数据上传准确性，确保装置各项功能正常；
联动调试：与断路器、隔离开关、自动化平台等设备进行联动调试，验证故障状态下的设备联动动作是否精准，保障保护动作的有效性。
六、产品优势与行业价值
高可靠性：全工业级硬件设计 + 宽温运行设计 + EMC 四级抗干扰，确保在复杂工业环境下长期稳定运行，平均无故障时间远超行业平均水平；
灵活性：模块化功能设计，无需更换硬件即可适配不同配电设备的保护需求，降低项目采购与运维成本；
智能化：集保护、测量、控制、通信于一体，助力配电系统从传统人工运维向远程智能运维转型，提升配电运维效率；
合规性：完全符合国家电力行业标准与电网公司技术规范，通过权威机构检测，适配各类配电工程的验收要求。
PXS-600B 微机保护装置以技术创新为核心，以行业需求为导向，不仅解决了传统配电保护设备的痛点问题，更适配新型电力系统建设的发展趋势，为中低压配电系统的安全、稳定、智能化运行提供了核心支撑，成为电力保护领域的标杆产品之一。
