户外断路器间隔围栏五防联动系统建设方案

一、项目概述

1.项目需求

本项目建设需求主要包括以下三个方面：

户外断路器间隔加装围栏：在户外断路器间隔四周加装安全围栏，明确带电区域边界，防止人员误入带电间隔；围栏高度、网孔、安全距离等满足规程要求，围栏设检修门（操作门），平时闭锁，检修时按流程开启。

围栏与五防系统联动：将围栏门纳入五防闭锁体系，围栏门安装五防锁具并与五防主机、电脑钥匙联动。围栏门开闭受五防闭锁逻辑约束，仅在断路器断开、隔离开关拉开、验电确认无电压、接地线（接地刀闸）等安全措施到位后，围栏门方可解锁开启；围栏门状态实时上送监控平台，非法开门自动告警。

支撑平时运维与工作票制度：日常巡视、倒闸操作按“操作票＋电脑钥匙”流程管控围栏门；检修作业按工作票制度全流程联动，实现“工作票开票—许可—安全措施—五防校验—开门检修—验收恢复—工作票终结—围栏门闭锁”的闭环管理，全过程留痕可追溯。

2.设计依据

本项目设计遵循国家及行业现行有关标准、规程和规范，主要包括表1所列标准，并结合业主生产安全管理制度执行。

3.建设目标

通过本项目建设，达成以下目标：

建立实体防护：在户外断路器间隔四周建立围栏实体防护，明确带电区域边界，防止人员误入带电间隔。

实现五防联动：将围栏门纳入微机五防闭锁体系，实现“电气闭锁＋机械闭锁＋电脑钥匙管理”三重防护。

状态在线管控：围栏门状态全程在线监测，非法开门自动告警，支撑无人值守、少人巡视的运维模式。

支撑工作票制度：围栏门与工作票制度联动，实现检修作业“开票—许可—作业—终结”全过程闭环管理与留痕追溯。

二、五防系统总体设计

1.五防基本要求

“五防”是指防止电气误操作的五项功能：防止误分、误合断路器（开关）；防止带负荷分、合隔离开关（刀闸）；防止带电挂接地线（或合接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。

依据DL/T 687-2024，微机型防止电气误操作系统由防误主机、模拟终端（可选）、电脑钥匙、编码锁具及通信部件等组成，应实现闭锁逻辑校验、操作票管理、电脑钥匙解锁、操作记录回传等功能。本方案将户外断路器间隔围栏门作为“防误入带电间隔”的关键闭锁点，纳入五防系统统一管理，围栏门开闭受五防闭锁逻辑约束。

2.系统架构

系统总体架构如图1所示，分为应用层、平台层、网络层和站端层。应用层面向管理人员提供集中管控平台（PC WEB）、运维大屏/GIS、移动端APP与微信小程序、报表与审计等应用；平台层提供防误闭锁逻辑校验与操作票/工作票管理、统一告警、数据仓储与视频流媒体、对外接口（API、IEC104、IEC61850、Modbus）等服务；网络层通过光纤/以太网、4G/5G（MQTT协议）、RS485/LoRa及边缘物联计算网关完成数据传输；站端层部署于户外断路器间隔，包括五防主机/站端监控主机、户外围栏及五防锁具（机械编码锁＋电磁锁）、围栏门门磁等状态感知设备、视频与联动设备及智能五防电脑钥匙。

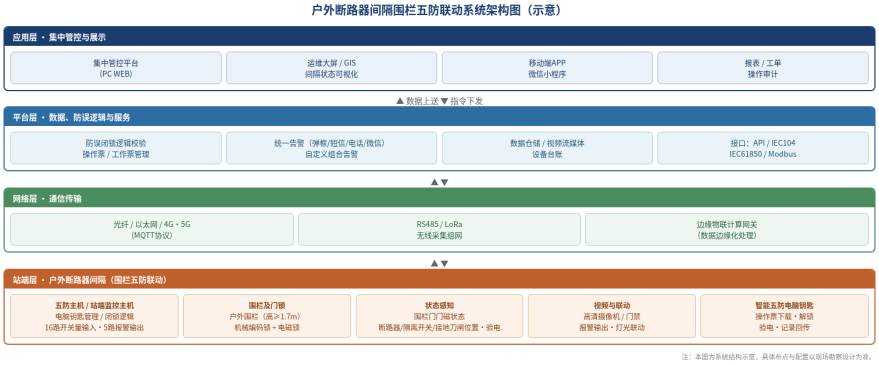

图1  户外断路器间隔围栏五防联动系统架构图（示意）

3.户外断路器间隔围栏设计

围栏形式与材质：采用网状围栏，材质为热镀锌钢（或不锈钢），表面喷塑防腐处理，满足户外长期运行要求；围栏高度不小于1.7米，网孔不大于40毫米×40毫米，底部与地面间隙不大于200毫米，防止跨越与钻入。

安全距离：围栏与带电部分的距离满足GB 26860及DL/T 5352规定的安全净距要求，具体数值按各间隔电压等级核算确定。

间隔检修门：每个断路器间隔设独立围栏门，门体与围栏同材质、同高度，门上安装五防锁具（机械编码锁，按需加装电磁锁）。

可靠接地：围栏金属构件可靠接地，接地电阻满足规范要求，防止感应电伤害。

标示牌：围栏上悬挂“止步，高压危险！”标示牌；工作票检修时在出入口设置“从此进出！”标示牌，并按规定设置“在此工作！”等标示牌。

基础安装：围栏立柱采用混凝土基础或预埋件固定，安装牢固，满足抗风、防倾覆要求。

4.围栏门五防锁具设计

机械编码锁：围栏门安装户外型机械编码锁，锁体防尘、防水，满足户外使用环境要求；锁具编码与电脑钥匙配套，实现“锁具编号识别＋电脑钥匙解锁”。

电磁锁：按需加装电磁锁（电控锁），接受站端监控主机控制，实现远程闭锁/解锁与非法开门报警；电磁锁与机械编码锁双重防护，任一锁具处于闭锁状态均不可开门。

电脑钥匙：配置智能五防电脑钥匙，具备锁码识别、操作票下载、解锁、验电、操作记录回传等功能，防误主机闭锁逻辑校验通过后方可解锁相应锁具。

三、围栏与五防联动设计

1.闭锁逻辑设计

围栏门纳入五防闭锁逻辑，作为“防误入带电间隔”的最后一道闭锁点。围栏门解锁条件由防误主机根据一次设备实时状态与操作流程综合判定：

正常运行状态：对应间隔断路器在合位（间隔带电运行），围栏门保持强制闭锁，未经授权操作无法开启。

停电检修状态：断路器已分闸、隔离开关已拉开、验电确认无电压、接地线已装设（接地刀闸已合上）等安全措施全部到位，并经五防逻辑校验通过后，电脑钥匙方获得该间隔围栏门解锁权限。

恢复运行状态：检修完毕、安全措施全部拆除并经五防逻辑校验通过后，围栏门恢复闭锁，间隔方可恢复带电运行。

系统实现“电气闭锁＋机械闭锁＋电脑钥匙管理”三重防护：一次设备状态参与逻辑判定，实现电气闭锁；围栏门锁具机械锁闭，实现机械闭锁；操作权限由电脑钥匙与操作票（工作票）管控，实现管理闭锁。

2.平时运维模式

日常巡视：巡视人员按巡视路线对间隔外围进行巡视检查（设备外观、仪表指示、运行声音等），不开启围栏门；围栏门状态、锁具状态实时上送平台，围栏门被异常开启（非法开门、门未关严）时系统立即告警并联动摄像机抓拍、录像。

倒闸操作：执行倒闸操作时，操作人员持电脑钥匙按操作票步骤操作，每一步经五防逻辑校验；涉及进入断路器间隔内部检查、检修时，须完成停电、验电、接地等安全措施并经五防校验通过后，方可解锁围栏门。

状态可视化：平台实时展示各间隔围栏门开闭状态、锁具状态及设备状态，运维人员可远程查看，实现平时运维的透明化管控。

3.工作票制度模式

检修作业严格执行工作票制度，围栏门与工作票全流程联动，如图2所示。

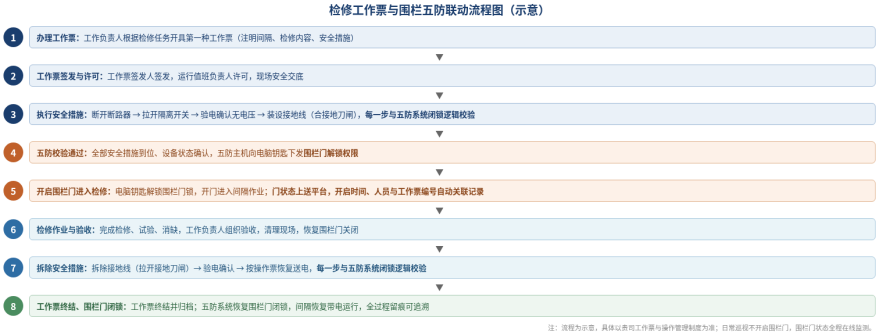

图2  检修工作票与围栏五防联动流程图（示意）

办理工作票：工作负责人根据检修任务开具第一种工作票，注明检修间隔、检修内容及安全措施。

工作票签发与许可：工作票签发人签发，运行值班负责人许可，现场安全交底。

执行安全措施：断开断路器、拉开隔离开关、验电确认无电压、装设接地线（合接地刀闸），每一步与五防系统闭锁逻辑校验。

五防校验通过：全部安全措施到位、设备状态确认后，防误主机向电脑钥匙下发围栏门解锁权限。

开启围栏门进入检修：电脑钥匙解锁围栏门锁，开门进入间隔作业；围栏门开启时间、人员与工作票编号自动关联记录并上送平台。

检修作业与验收：完成检修、试验、消缺，工作负责人组织验收，清理现场，恢复围栏门关闭。

拆除安全措施：拆除接地线（拉开接地刀闸）、验电确认、按操作票恢复送电，每一步与五防系统闭锁逻辑校验。

工作票终结、围栏门闭锁：工作票终结并归档，五防系统恢复围栏门闭锁，间隔恢复带电运行，全过程留痕可追溯。

4.门状态监测与告警

状态采集：围栏门安装门磁传感器（或利用电磁锁辅助触点），开闭状态接入站端监控主机开关量输入，实时上送平台。

异常告警：围栏门非法开启、门未关严、锁具异常等事件自动告警，通过WEB弹框、声音、短信、电话、微信、APP等多通道推送。

视频联动：告警联动摄像机抓拍、录像，支持远程调阅视频核实处置。

记录留痕：门开启、关闭、告警等事件自动生成记录，与操作票、工作票关联，支持全过程追溯。

5.与智能辅助监控系统联动

本方案与帕兴电力已建设的变（配）电站智能辅助监控系统无缝融合：

站端复用：围栏门状态、锁具状态接入站端监控主机（具备16路光耦隔离开关量输入、8路RS485串口、5路报警输出，支持4G通信与LoRa无线采集），无需另设采集通道。

平台复用：统一接入智慧安全能效管控平台，实现环境、安防、视频、设备、围栏五防的统一监视与统一告警。

移动应用：运维人员通过移动端APP、微信小程序实时查看围栏门状态、接收告警、远程调阅视频。

数据接口：平台开放API、IEC104、IEC61850等接口，支持与企业生产管理系统、工作票系统对接，实现“五防＋工作票”数据贯通。

四、系统功能设计

1.防误操作管理

闭锁逻辑校验：按一次设备运行方式与操作流程，自动校验每一步操作条件，条件不满足时闭锁操作并给出提示。

操作票管理：支持标准操作票模板、操作票生成、审核、执行、回传全过程管理。

权限管理：按岗位设置操作权限（值班员、工作负责人、监护人等），操作全程留痕。

2.电脑钥匙管理

操作票下载：防误主机闭锁逻辑校验通过后，操作内容下发至电脑钥匙。

解锁与验电：电脑钥匙按序解锁锁具，支持验电功能，验电合格方可执行下一步操作。

记录回传：操作记录（人员、时间、步骤、锁具编号）自动回传防误主机，生成完整操作日志。

3.工作票衔接管理

状态关联：围栏门解锁、闭锁状态与工作票办理、许可、终结状态对应管理，未终结工作票对应间隔的围栏门保持相应状态并受控。

记录关联：围栏门开启、关闭记录自动关联工作票编号、操作人员与时间，支持按工作票查询追溯。

闭环管理：与工作票系统（或生产管理系统）对接，实现“开票—许可—作业—终结”全程数据闭环。

4.状态监测与告警

可视化监视：平台GIS/一次接线图上实时显示各间隔围栏门、锁具及设备状态。

统一告警：非法开门、门未关严、锁具异常、设备状态异常等统一告警，多通道推送。

告警处置：告警联动视频核实、工单派发、闭环处理。

5.视频联动与追溯

围栏门及间隔区域设置高清摄像机，实现实时监控与录像存储；开门、告警等事件联动抓拍、录像，支持事后回放取证。

6.报表与审计

操作日志、围栏门开关记录、工作票台账、告警记录自动统计，支持日报、月报；支持按时间、间隔、人员、工作票编号等维度检索查询，全过程可审计。

5、主要设备配置

本项目主要设备配置如表2所示。各间隔围栏尺寸、锁具及传感器数量将根据现场勘察结果、间隔数量与电压等级确定。

6、项目实施计划

1.实施流程

参照行业标准化实施流程，本项目按以下八个阶段推进：

现场勘查：技术人员对户外断路器间隔现场进行查勘，核实间隔数量、电压等级、设备布置、接地条件及围栏安装空间等。

方案设计：绘制围栏及布点设计图，完成围栏形式、锁具选型、传感器布点设计，出具图纸、设备清单及工程量清单。

方案审查与确认：将设计方案提交业主主管部门审查，根据审查意见沟通、修改、确认定稿。

准备工作：按确认方案完成围栏及锁具生产加工、软件逻辑配置与现场施工准备。

现场实施：完成围栏基础施工、围栏与围栏门安装、锁具安装、传感器及线缆敷设。

系统联调：完成围栏门锁具与五防系统联调，配置闭锁逻辑、操作票流程，完成与平台、移动端联调。

系统验收及整改：配合业主主管部门对系统各分项进行验收，按整改意见完善，达到并满足五防与安全管理要求。

运行维护：参照DL/T 687及二次设备维护要求，提供定期校验、性能校验与功能升级服务，保障系统长期稳定运行。

2.进度安排

项目实施总周期根据间隔数量确定，表3为参考进度计划（以实际规模与合同约定为准）。

3.组织与质量保障

项目实行项目经理负责制，配备项目实施、技术支持与售后服务团队，明确岗位职责与进度节点；建立质量管控流程，关键工序（设备出厂、安装调试、联调验收）均进行质量检验并形成记录；施工现场严格执行电力安全工作规程，落实安全管理措施，杜绝安全隐患。

7、培训与售后服务

1.培训计划

操作培训：面向运维值班人员的系统操作培训：电脑钥匙使用、操作票与五防流程、围栏门开闭流程、告警处置等。

维护培训：面向设备管理人员的维护培训：围栏及锁具日常检查、电脑钥匙维护、闭锁逻辑配置、平台维护等。

资料交付：提供完整的操作手册、维护手册与图纸资料，并可根据需要提供现场跟班指导。

2.售后服务

备质保期按合同约定执行，质保期内因产品质量问题免费维修或更换，质保期满后提供终身有偿维护服务。参照DL/T 687及继电保护等二次设备维护校验规程，为用户提供定期校验、性能校验与功能升级服务；提供7×24小时技术支持热线，故障响应及时，重大故障快速到场处理。
