产品概述

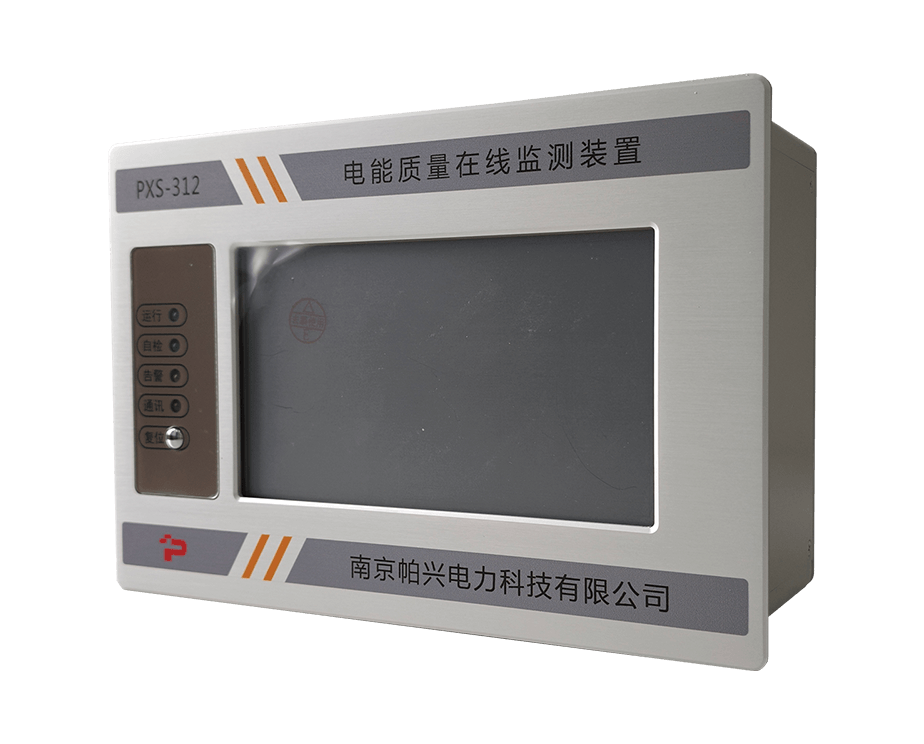

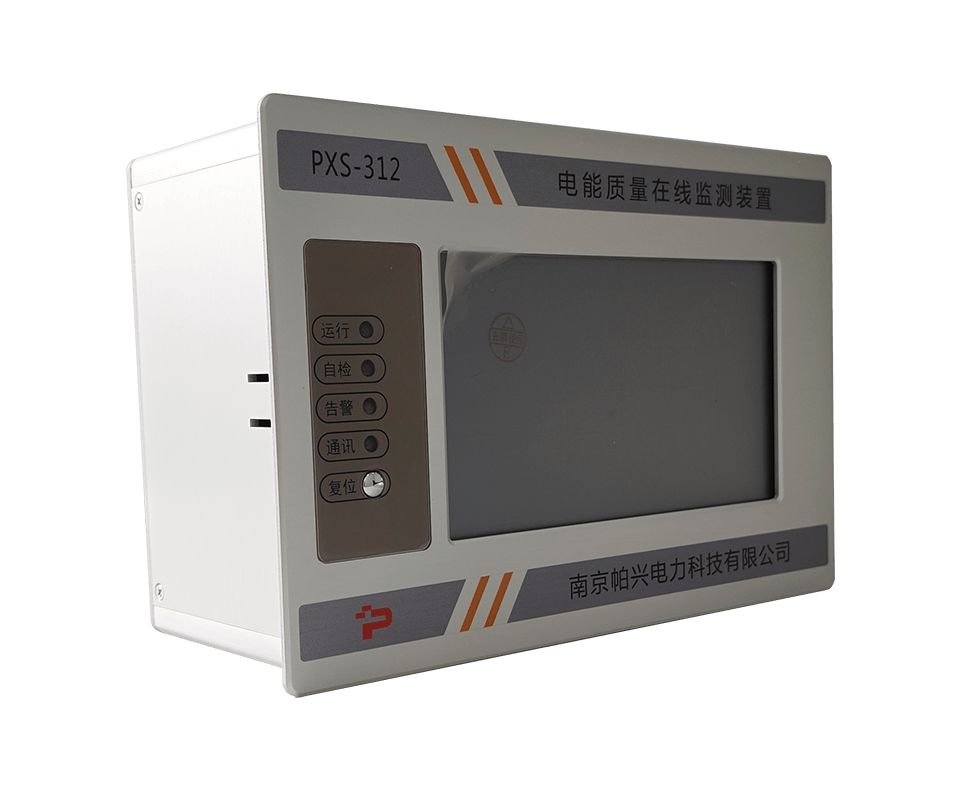

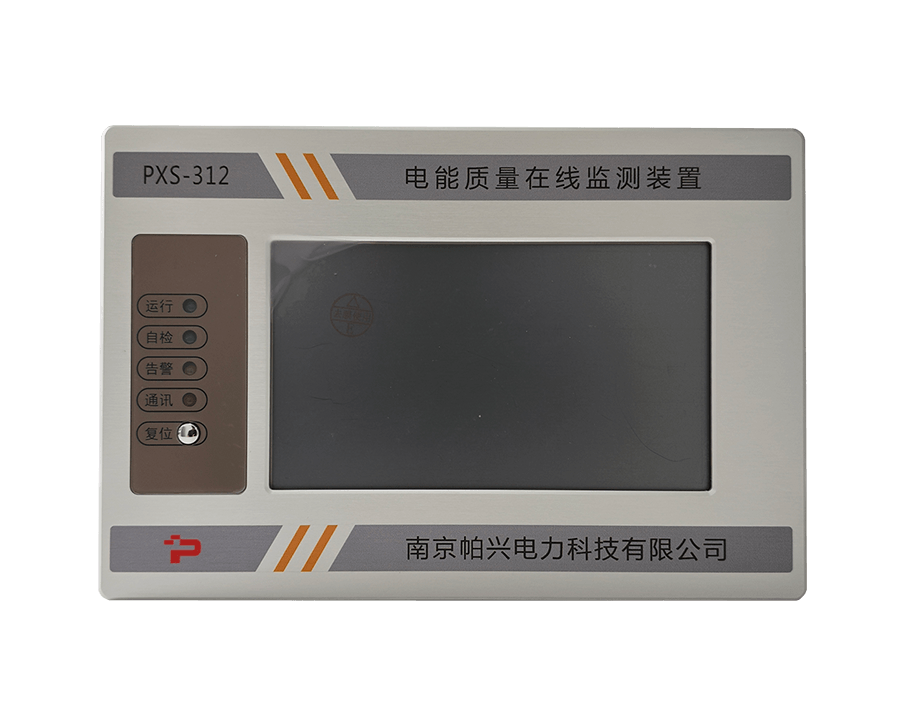

PXS‑312 电能质量在线监测装置集保护、测量、监视、控制、人机交互、通信多项能力为一体，搭载高速运算与实时信号处理硬件平台，面向电网运行质量开展持续监测与数据分析。设备可完成电压、电流、三相不平衡、功率、电能、谐波全维度采集分析，本地配置大容量存储单元，支持长时间连续采集记录电网运行数据。适用于变电站回路在线监测，同时覆盖大型工业、高耗能企业，实现用电故障监测、电能质量评估，支撑节能与绿色用电管理。产品满足 GB/T 14549、IEC 61000‑4‑7 对公用电网谐波测试相关要求。
工作环境条件
装置正常工作环境温度区间为‑25℃至 55℃，运输与存储极限温度‑40℃至 80℃。环境相对湿度在 25℃条件下为 20% 至 90%。大气压力适配 79.5kPa 至 106.0kPa，支持海拔 2500 米及以下场景使用。
测量性能指标
电压测量输入为三相 AC100V，测量误差控制在 ±0.5%；电流测量输入为 AC5A，测量误差控制在 ±0.5%，支持三相四线制接入方式。 谐波测量可覆盖电压、电流总谐波以及 1 次至 63 次各次谐波分量，电压谐波测量误差 ±0.1 (% f)，电流谐波测量误差 ±1%。 有功功率、无功功率、视在功率测量量程区间 0.05KW 至 65536KW、0.05KVAR 至 65536KVAR、0.05KVA 至 65536KVA，功率类测量误差均为 ±2%；功率因数测量范围 0.00 至 1.00，测量误差读数 ±0.005。 三相不平衡测量，基波电压输入范围 10V 至 100V 真有效值，基波电流输入范围 0.5A 至 5A 真有效值；相角测量量程 0‑360°，相角测量误差读数 ±0.3°；电压不平衡度测量误差读数 ±0.2，电流不平衡度测量误差读数 ±0.2。 具备电压骤升、电压骤降、暂时断电事件捕捉能力，本地可存储最多 120 条暂态事件记录。短时闪变、长时闪变测量误差均为 ±5%。内置数字示波器功能，针对三相电压、三相电流实现最高 200KHz 采样频率波形采集。谐波畸变率 THDU、THDI 测量误差 ±5%。有功、无功电能测量误差 ±5%。
核心功能
高速数据采集依托高速 AD 芯片以及差分运放电路，保障采样精度与采样速度。支持自定义告警逻辑，可配置单条件或者复合条件告警策略，覆盖实时电量、累计电量、设备故障多类触发源。 本机搭载 800*480 分辨率 TFT 彩色触摸屏，专业化图形操作界面，可直接查看一次值、二次值基础电量，读取各相谐波参数，调取电压电流波形、矢量图。支持参数本地整定，包含电能质量阈值配置、通讯参数设置、开入状态查看、时钟校准、采样校准。本地事件记录最多保存 120 条最新事件，掉电数据不丢失，支持页面翻页查阅。 权限分级管理，实现访问权限管控，规避数据随意查看、丢失风险。通讯同时支持以太网、RS485 双链路，本地数据可对外传输，支持对接远端分析系统。
硬件接口与结构尺寸

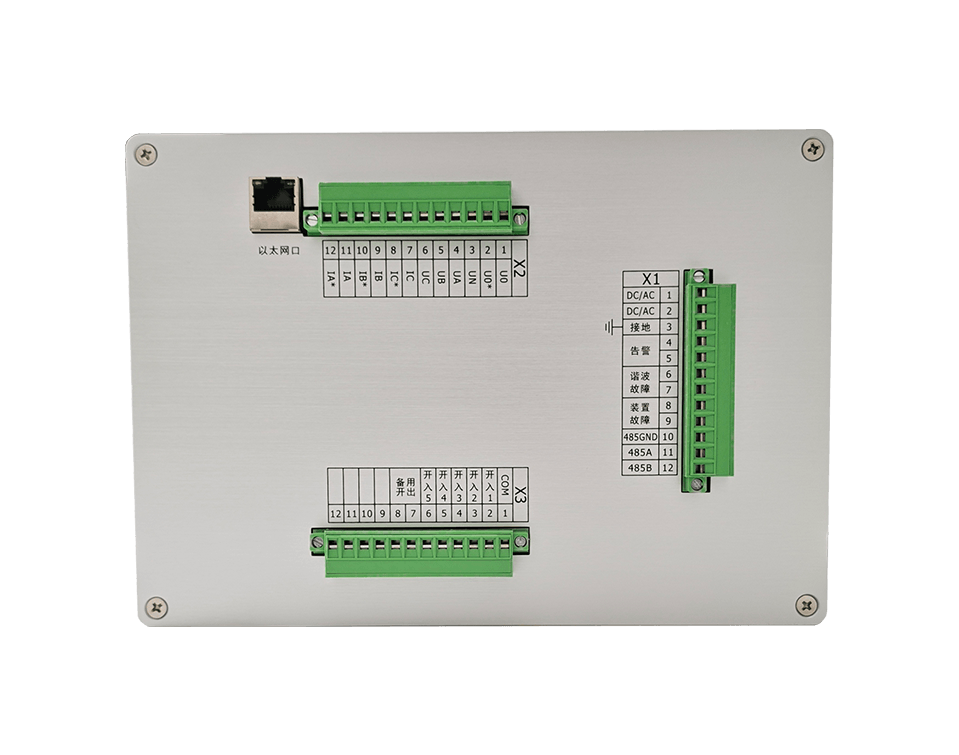

供电输入 AC220V，装置配置告警输出接点、谐波故障输出接点、装置故障输出接点，5 路开关量输入，预留备用输出接点。通讯硬件包含 RS485 接口以及以太网网口。 装置整机面板外形宽 247.0mm，高 166.0mm；柜体开孔尺寸宽 227.5mm，高 161.0mm。
质保与使用说明
设备提供一年免费质保，质保范围为产品本身材质、设计缺陷引发损坏，一年内可免费维修更换，设备外观损坏不在免费更换范畴。超出质保周期维修收取对应成本费用。厂家可提供远程技术支持以及 24 小时技术热线服务。 人为安装错误、供电电压不匹配、违规操作、非授权拆解改动、缺少必要运维、二次运输磕碰、软件病毒、雷击地震等不可抗力造成设备损坏，不属于免费保修范围。 装置仅允许专业技术人员开展安装调试，上电前确认外壳可靠接地，CT 二次回路操作务必做好短接处理，禁止带电插拔接线端子，禁止私自拆解设备。订货需要明确型号与功能定制需求，特殊项目提前与商务对接确认。
