在 35 千伏及以下电压等级的配电系统中，线路、变压器、电动机、电容器、母线等关键设备的安全稳定运行，直接决定整个供电网络的可靠性。随着配电自动化水平不断提升，传统分立保护设备在功能集成、数据互通、现场适配等方面逐渐难以满足需求，集保护、测量、控制、通信于一体的综合保护测控装置，成为提升配电系统运行效率与安全水平的核心装备。南京帕兴电力科技有限公司结合工业与民用配电场景的实际需求，推出 PXS-600D 系列综合保护测控装置，以紧凑结构、稳定性能、完善功能，为各类配电系统提供一体化保护测控解决方案。
产品适用范围
PXS-600D 系列综合保护测控装置主要面向 35 千伏及以下电压等级配电系统，广泛应用于工业厂区、民用建筑、变电站、开闭所、箱式变电站、工业园区等多种场景。装置覆盖线路、厂用变及站用变、电动机、并联电容器、母联备自投、PT 保护与并列等全类型保护对象，可完成保护、测量、控制、数据上传等多项任务，支持配电系统无人值守运行与智能化管理。无论是新建配电项目的标准化配套，还是老旧配电系统的自动化升级改造，该系列装置均可灵活适配，满足不同用户的现场使用需求。
核心硬件与结构特性
PXS-600D 系列综合保护测控装置采用高性能 32 位处理器与 16 位 AD 采样设计，核心元器件选用工业级可靠器件，保障数据采集精准与运算响应迅速。装置通过严格型式试验与电磁兼容测试，满足 10 项电磁兼容认证要求，可在复杂电磁环境下稳定工作，具备较强的抗干扰能力。工作电源支持 AC/DC85 至 265 伏宽范围输入，可适配 DC48 伏、DC110 伏、DC220 伏、AC220 伏等多种操作回路电源，现场接入灵活便捷。

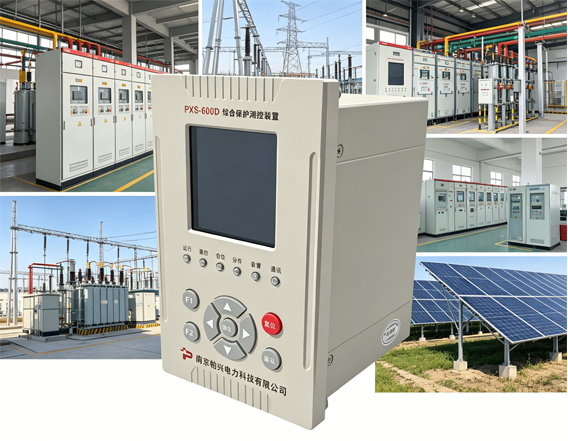

结构方面，装置采用一体化型材机箱，体积小巧、安装深度浅，适用于普通开关柜、固定式及混合式柜型，也可集中组屏安装，有效节省柜内空间。面板配置 160×160 点阵工业级宽温液晶显示屏，全中文菜单与故障报文清晰直观，可实时显示电流、电压、功率、开关位置等运行信息，搭配完善的预告与告警提示，方便运维人员快速掌握设备状态。整机静态功耗低于 5 瓦，节能环保，适合长期不间断运行。
全系列型号与保护功能
PXS-600D 系列针对不同保护对象细分多款型号，每款均配备专属保护逻辑，覆盖配电系统全场景保护需求。
PXS-611D 线路保护测控装置，具备三段式过流保护、三段式零序电流保护、反时限保护、过负荷保护、重合闸、合闸加速、过电压与低电压保护、低频保护等功能，适用于进线、馈线、母联线路的全面保护。
PXS-621D 厂用变保护测控装置，提供两段式过流保护、高压侧零序过流保护、反时限保护、过负荷保护、欠压保护及非电量保护，可接入重瓦斯、轻瓦斯、温度等信号，实现厂用变与站用变的全方位防护。
PXS-651D 电动机保护测控装置，集成电流速断、相间过流、零序过流、负序过流、反时限、长启动、低电压、过热及本体保护，精准应对电动机启动异常、过载、断相、堵转等故障。
PXS-631D 电容器保护测控装置，配置两段式相间与零序电流保护、反时限保护、过压与欠压保护、三相不平衡保护，有效保障并联电容器组安全运行。
PXS-641D 备投及母联保护测控装置，支持母联自投、进线备投与自恢复功能，搭配两段式过流保护、充电保护，提升供电连续性，主电源故障时快速切换备用电源。
PXS-661D PT 保护及并列测控装置，实现母线过电压、低电压、3U0 越限保护，支持 PT 电压并列切换，保障电压测量系统稳定可靠。
测控与通信能力
PXS-600D 系列综合保护测控装置具备完善的测量与控制功能，可精准采集电流、电压、有功功率、无功功率、功率因数、频率等电气参数，测量误差符合行业标准，可替代常规测量仪表，简化系统配置。装置标配多路开关量输入与继电器输出，支持可编程逻辑设置，可灵活定义告警、跳闸、控制出口，满足现场多样化控制需求。操作回路自带防跳功能，自适应 0.5 至 5 安开关跳合闸电流，兼容多种断路器操作机构。
通信方面，装置配备标准 RS485 接口与一路以太网接口，10 兆 / 100 兆自适应，支持 Modbus RTU、IEC101、IEC60870-5-103 等常用规约，可稳定接入后台监控系统、调度平台，实现遥测、遥信、遥控、遥调功能。开关量状态、保护压板状态、定值信息、告警事件均可实时上传，同时支持远程分合闸、定值修改、定值区切换，满足配电自动化远程管理需求。
环境适应与安全性能
PXS-600D 系列综合保护测控装置拥有出色的环境适应能力，正常工作温度范围为 - 10℃至 + 55℃，存储温度可达 - 25℃至 + 70℃，可在 5% 至 95% 相对湿度、海拔 4000 米以内环境稳定运行，防护等级达到 IP50。绝缘性能方面，装置满足绝缘电阻、介质强度、冲击电压相关标准，带电回路与外壳及非带电回路间绝缘良好，可承受工频耐压与雷电冲击电压，保障运行安全。
机械性能上，装置通过振动、冲击、碰撞相关标准测试，结构牢固可靠，适合工业现场与车载、移动式变电站等场景使用。装置具备自检功能，可实时监测 RAM、ROM、AD、通信等模块状态，异常时及时告警，便于快速排查故障，提升运维效率。
产品应用价值
PXS-600D 系列综合保护测控装置以一体化集成设计，简化配电系统二次回路，减少现场布线与调试工作量，降低项目建设与运维成本。完善的保护功能可快速识别并切除故障，避免故障范围扩大，保护关键设备安全，提升供电可靠性。友好的人机界面与便捷的操作方式，降低运维人员操作难度，故障信息清晰可查，便于快速定位与处理问题。
丰富的通信接口与规约兼容能力，使装置轻松融入配电自动化系统，实现远程监控与智能管理，助力无人值守变电站建设。南京帕兴电力科技有限公司严格遵循电力行业标准研发生产 PXS-600D 系列综合保护测控装置，产品性能稳定、功能实用、场景适配性强，为 35 千伏及以下配电系统安全、高效、智能化运行提供坚实支撑。
