在我国电力系统建设进程中，35kV 及以下中低压配电网作为连接主干电网与终端用电用户的关键环节，其运行的稳定性、安全性直接决定了全社会用电的质量与效率。随着配电网络规模持续扩大，分布式电源、多元化用电负荷不断接入，配电网的运行工况日趋复杂，对继电保护设备的响应速度、功能集成度、环境适应性与运维便捷性都提出了更为严苛的要求。在此行业背景下，具备全功能覆盖、高可靠运行、全场景适配特性的综合保护测控装置，已成为中低压配电系统智能化升级的核心设备之一。
产品概述与适用范围

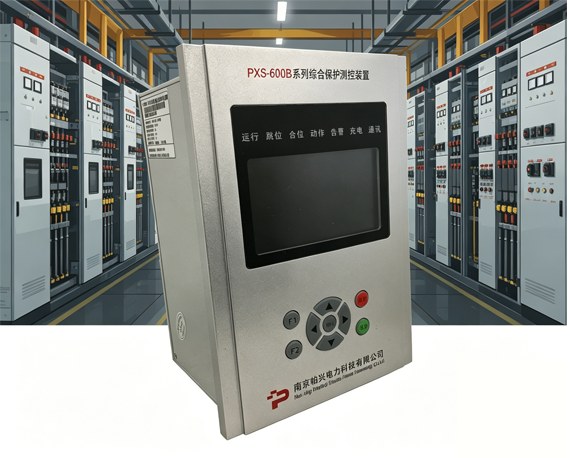

PXS-600B 系列综合保护测控装置，是南京帕兴电力科技有限公司针对 35kV 及以下电压等级配电系统研发的核心保护测控设备，可全面适配工业与民用配电场景下的线路、厂用变及站用变、并联电容器、电动机、PT 及其并列设备的保护、测量、控制与全流程管理需求，能够有效助力配电系统实现无人值守与智能化管理。该系列装置在研发过程中，充分结合了国内中低压配电网的现场运行特点与实际运维痛点，通过硬件与软件的双重优化，实现了保护功能的精准化、测控功能的全面化与场景适配的灵活化，可广泛应用于工矿企业配电系统、工业园区配电站、城乡电网开闭所、商业综合体配电房等多种配电场景。
核心硬件设计与性能指标
PXS-600B 系列综合保护测控装置在硬件设计上，采用 32 位高性能处理器搭配 16 位高精度 AD 采样芯片，核心元器件均选用高可靠性工业级器件，从硬件底层保障了装置运行的稳定性与数据采集的精准度。装置整机通过了严格的型式试验与电磁兼容测试，通过 10 项电磁兼容认证，可充分适应工业现场复杂的电磁环境，其中静电放电、快速瞬变、浪涌抗干扰等核心项目均达到行业高等级标准。
装置采用全铝合金封闭机箱与超薄壳体设计，具备优异的防尘、抗冲击性能，整机防护等级达到 IP50，正常工作温度范围覆盖 - 10℃～+55℃，极限工作温度可达 - 25℃～+70℃，可在海拔 4000 米以内、相对湿度 5％～95％的环境中长期稳定运行。装置工作电源支持 AC/DC86~275V 宽范围输入，整机静态功耗小于 5W，动作时最大功耗不超过 11W，具备优异的节能特性。
在接口配置上，装置配备 16 路开关量输入通道与 10 路程控继电器输出通道，可根据现场需求灵活扩充开入、开出资源；通讯接口配置双路 10M/100M 自适应以太网接口与 1 路标准 RS-485 通讯接口，接口均采用光电隔离设计并自带防雷功能，可充分保障数据传输的稳定性与安全性。同时装置内置 GPS 对时功能，配备 1 路秒脉冲对时接口，可实现全站设备的精准时间同步。
全场景功能配置与系列分型
PXS-600B 系列综合保护测控装置采用模块化的功能设计，针对不同配电保护对象形成了完整的产品分型，各型号装置均搭载完善的基础功能，同时针对保护对象的运行特性配置了专用的保护逻辑，可实现一台装置完成对应配电回路的全维度管控。
其中 PXS-611B 线路保护测控装置，核心配置三段式过流保护、三段式零序电流保护、电流加速保护、重合闸、低周解列、过欠压保护等完整线路保护功能，同时支持反时限保护特性整定，可全面适配 35kV 及以下电压等级的进出线、母联线路保护需求；PXS-621B 厂用变保护测控装置，针对配电变压器的运行特点，配置两段式过流保护、高低压侧零序保护、非电量保护、过负荷保护等功能，可有效覆盖厂用变、站用变的全场景保护需求；PXS-631B 电容器保护测控装置，专为并联电容器组设计，配置两段式相间与零序电流保护、过欠压保护、三相不平衡保护等功能，同时支持定、反时限特性切换，可充分保障电容器组的安全稳定运行。
PXS-641B 备投及母联保护测控装置，支持多种备自投逻辑，包含母联备投、进线备投等多种方式，同时新增备自投方式 3 与备投自恢复功能，搭配两段式过流保护与充电保护，可实现备用电源的精准、可靠切换；PXS-651B 电动机保护测控装置，针对异步电动机的运行特性，配置速断保护、过热保护、负序过流保护、启动时间过长保护、堵转保护等专用功能，综合考虑电动机正序、负序电流产生的热效应，可实现电动机全生命周期的精准保护；PXS-661B PT 保护 / 并列测控装置，可实现两段母线的过压、欠压、零序过压保护，同时具备 PT 断线检测与 PT 并列控制功能，可充分保障电压互感器的安全运行与测量回路的稳定。
全系列装置均搭载完善的测控功能，可实现三相电流、电压、有功功率、无功功率、功率因数、频率等全量电参量的精准测量，测量精度达到工业级标准，可直接替代传统盘面测量仪表与变送器；人机交互方面，装置配置工业级宽温型 4.3 寸彩色液晶显示屏，支持动态一次图显示与一次图编辑功能，搭配人体感应开关，可自动开启液晶显示，同时设置快捷键实现显示内容的快速切换，全中文操作菜单与事故报文显示，大幅降低了现场运维的操作门槛。装置还内置故障录波功能，可存储故障前 4 个周波、故障后 8 个周波的故障信息，同时具备完善的事件记录功能，所有保护动作、开关变位、异常告警事件均带精准时标，掉电后数据不丢失，可为故障后的分析排查提供完整的数据支撑。
现场应用与运维优势
PXS-600B 系列综合保护测控装置采用一体化型材机箱设计，安装方式灵活便捷，既支持开关柜内就地安装，也可实现集中组屏安装，可适配固定式、混合式等多种柜型，无需对原有柜体结构进行大幅改造。装置自带自适应操作回路，可自适应 0.5~5A 开关跳合闸电流，操作回路内置防跳回路，无需额外配置防跳继电器与中间继电器，大幅简化了二次回路的设计与施工流程，减少了接线环节带来的故障隐患，同时降低了现场施工与调试的工作量。
在通讯与远程运维方面，装置支持 Modbus RTU 与 IEC60870-5-103 等行业标准通讯规约，可无缝对接各类配电自动化系统、后台监控系统，实现遥测、遥信、遥控、遥调数据的实时上传，同时支持远程定值修改、定值区切换、保护软压板投退等操作，可充分适配少人值守、无人值守站所的运维管理需求，有效降低运维人员的现场工作强度，提升配电系统的运维管理效率。装置内置完善的自检与异常告警功能，可实时对装置硬件、采样回路、控制回路、通讯回路进行全面自检，一旦出现异常情况可立即发出告警信号，有效避免装置带病运行导致的保护拒动、误动问题，进一步提升了配电系统运行的安全性。
南京帕兴电力科技有限公司在 PXS-600B 系列综合保护测控装置的研发与生产过程中，始终以电力行业相关国家标准与行业规范为准则，所有功能设计与技术指标均经过了多次实验室测试与现场工况验证，确保装置能够在各类复杂环境中保持长期稳定的运行。随着我国配电网智能化升级的持续推进，PXS-600B 系列综合保护测控装置也将凭借完善的功能配置、优异的性能表现与灵活的场景适配能力，为更多配电系统的安全稳定运行提供可靠的技术支撑。
