PXS-800A高平台全系列保护测控装置

一、PXS-800A综合保护测控装置概述

PXS-800A综合保护测控装置是南京帕兴电力科技有限公司针对智能配电网、工矿企业及新能源配电场景倾力打造的新一代高端电力自动化设备，专为35kV及以下电压等级配电间隔研发。装置可实时采集配电线路、变压器、电容器、开关柜的全量电气参数与开关状态信息，依托高精度运算逻辑完成故障判别、快速保护跳闸、异常告警及数据遥测上传，全方位保障配电系统安全稳定运行。

该装置采用模块化集成设计，支持功能自由定制扩展，集成线路保护、变压器保护、电容器保护、备自投、电压无功控制、故障录波、远程测控等全套配电核心功能，可按需选配4G/5G无线通信接口，原生支持多语言界面切换，适配国内工矿配电、市政电网、新能源箱变及海外配电工程项目，是低压、中压配网实现自动化运维、智能保护、精准测控的核心终端设备。

二、装置核心技术特点

高性能硬件架构，极速采样精准判别

搭载工业级32位ARM Cortex-M4高性能主处理器，搭配高精度专用AD采样芯片，采用多层电路板技术与全SMT贴片封装工艺，核心元器件均选用军工级、工业级高可靠物料。装置采样精度高、运算速度快，可实现毫秒级故障响应，电压、电流测量精度可达0.5级，能够精准捕捉配电系统微小异常波动，为故障保护、精准测控提供可靠数据支撑，彻底解决传统保护装置采样偏差大、动作滞后的痛点。

人性化人机交互，运维调试便捷高效

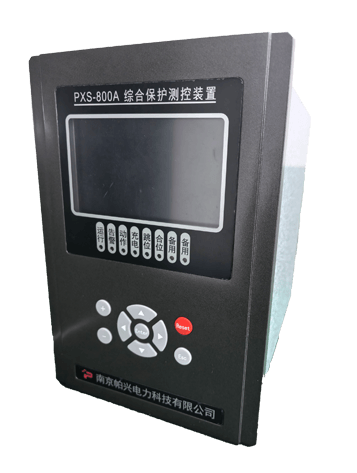

配备高清液晶显示界面，支持配电一次系统图实时可视化展示，设备运行状态、电气参数、故障信息、定值参数一目了然。搭配实体操作按键，支持参数整定、状态查询、故障复归、数据浏览等全功能本地操作，操作逻辑简洁直观，零基础运维人员可快速上手。装置默认全中文操作界面，支持多语言一键切换，适配海外配电项目本地化使用需求，搭配完善的运行、告警、故障指示灯组，设备工况实时可视，大幅降低现场运维难度。

超多通信接口，兼容全品类电力规约

装置配置丰富的标准化通信接口，标配多路RS485通信接口、高速以太网接口，可按需拓展4G/5G无线通信、光纤通信接口。全面兼容IEC870-5-101/103/104、Modbus-RTU、IEC61850、DL/T645等主流电力通信规约，可无缝对接开关柜、变压器、电能表、SVG、后台监控系统、调度主站等各类电力设备，实现数据实时交互、远程管控，完美适配各类配电自动化系统组网需求。

完善数据存储与自诊断，运行稳定可追溯

具备完整的事件记录、操作记录、故障录波、告警记录功能，所有运行数据、异常信息、操作记录均可掉电永久保存。采用高规格EEPROM、Flash存储芯片，擦写次数高、存储寿命长，关键数据可长期留存不丢失。装置内置软硬件双重看门狗及全时段在线自诊断系统，可实时监测硬件工况、软件运行状态，精准定位故障点位，为设备检修、故障溯源、日常运维提供完整数据支撑。

高等级抗干扰设计，适配各类恶劣工况

严苛质检认证，品质权威可靠

PXS-800A综合保护测控装置严格遵循国家电网及电力行业技术标准研发生产，通过国家级权威机构型式检验，电气性能、保护精度、通信稳定性、环境适应性、电磁兼容性等各项指标均达标。产品经过多场景实测验证，性能稳定、故障率低，完全满足工业配电、市政电网、新能源配电等场景的高标准并网及运行要求。

三、装置结构组成

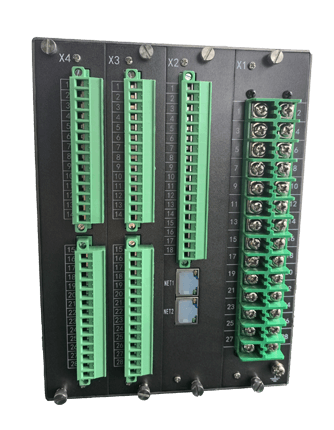

PXS-800A综合保护测控装置采用标准工业机箱，整面板封闭式背插结构，嵌入式后接线安装方式，实现强弱电回路完全物理隔离，有效规避信号干扰，大幅提升设备电气稳定性与运行安全性。装置结构模块化设计，拆装、检修、维护便捷，核心由三大插件组成：

1. 交流及电源插件

负责装置电压、电流模拟量隔离采集与整机供电，外部电气信号经隔离互感器、低通滤波电路精准处理后传输至采样芯片，区分保护采样与测量采样，兼顾保护动作的宽量程适配性与日常测量的高精度要求。电源模块支持交直流宽电压兼容输入，适配电力行业常规供电制式，输出多路隔离直流电源，电压适配范围广、抗波动能力强，可在电网电压小幅波动时稳定供电，保障装置不间断运行。

2. CPU核心插件

为装置核心控制运算单元，集成高精度数据采集、逻辑运算、开关量输入输出、通信交互、时钟对时等全功能模块。采样回路采用高精度阻容元器件，温漂系数低、稳定性强，出厂校准完毕，现场无需二次调试校准。开关量输入支持电力常规交直流电压直接接入，输出继电器搭载多重闭锁保护逻辑，动作可靠、使用寿命长，可长期稳定完成跳闸、合闸、告警等指令输出。

3. 人机对话插件（MMI）

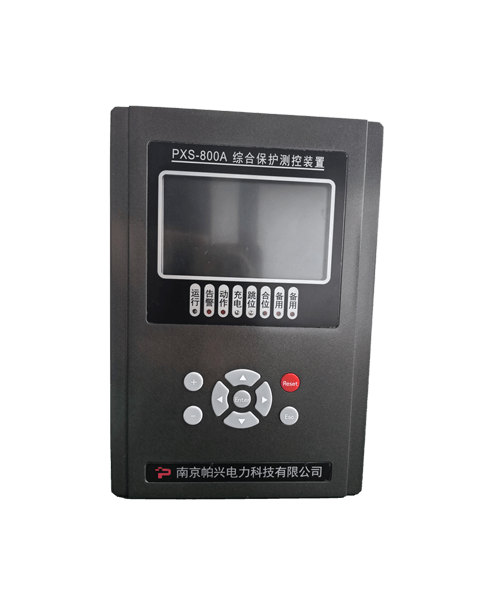

集成高清显示屏、操作键盘、状态指示灯，承担本地人机交互核心功能。支持配电一次图显示、参数查询、定值修改、故障记录调取、事件回溯等操作，适配多语言切换。可实时直观展示线路电流、电压、功率、开关状态、装置运行工况，为现场调试、日常巡检、故障排查提供可视化操作支撑。

四、核心功能详解

1. 全套智能保护功能

装置集成配电系统全场景保护逻辑，涵盖线路过流、速断、过压、欠压、零序、漏电保护，变压器过载、过热、高低压保护，电容器过压、欠压、谐波保护等专用保护功能。可根据现场设备类型灵活配置保护定值，故障发生时毫秒级精准判别、快速动作跳闸，有效隔离故障区间，避免故障扩大引发设备烧毁、电网停电等事故，全方位保障配电设备与线路的运行安全。所有保护逻辑可灵活投退、定值可精准整定，适配不同配电设备的运行需求。

2. 高精度遥测遥信测控功能

可实时精准采集三相电压、三相电流、有功功率、无功功率、功率因数、频率、电能量等全量电气数据，同时采集断路器、隔离开关、接地开关等设备的开关位置信号，支持海量遥信点自定义配置。装置具备数据滤波、纠错处理能力，上传数据精准稳定，可实现配电系统运行状态全方位实时监测，完美满足配电自动化系统的数据采集与远程监控需求。

3. 智能备自投与电压无功控制

内置完善的备自投逻辑，支持分段备投、进线备投等多种工作模式，电网失压、线路故障、开关误跳时可自动切换备用电源，保障配电系统不间断供电，大幅提升供电可靠性。同时集成电压无功优化控制功能，可根据母线电压、无功负荷自动联动调节无功补偿设备，抑制电压波动、降低线路损耗，提升配电系统电能质量，适配工矿企业、新能源场站的节能稳压需求。

4. 远程运维与故障分析功能

支持远程定值修改、软压板投退、远方信号复归、远程参数查询，无需现场操作即可完成装置运维管控。具备完整的SOE事件记录、故障录波、告警统计功能，可精准记录故障发生时间、故障类型、电气量变化、设备动作状态，方便运维人员快速定位故障原因、复盘运行工况，大幅降低人工运维成本，提升配电系统运维智能化水平。

五、适用场景

南京帕兴电力PXS-800A综合保护测控装置功能全面、适配性强、稳定性高，广泛应用于各类中低压配电场景：

市政35kV/10kV城市配电网开关柜

工商业厂区、工业园区配电系统

光伏、风电新能源箱变及配电间隔

冶金、石化、制造等工矿企业自备电站

商超、医院、数据中心等重要公用配电场所

分布式能源、微电网配电控制系统

六、选型与安装注意事项

选型要点：根据现场配电电压等级、设备类型（线路/变压器/电容器）、所需保护功能、通信方式（有线/4G无线/光纤）、使用场景（国内/海外多语言需求）选配对应型号，订货时需明确额定电压、额定电流、功能配置及通信规约需求。

安装要求：采用标准嵌入式后接线安装，适配常规开关柜柜体安装尺寸。安装位置需远离强热源、强电磁干扰设备，保证柜体通风散热通畅。施工接线严格区分强弱电回路，规范布线，避免信号干扰与短路隐患。

调试说明：装置出厂已完成硬件校准与基础参数配置，现场仅需根据电网运行方式、设备参数整定保护定值、通信参数与控制逻辑，无需硬件调试。调试完成后及时备份装置定值与参数，便于后期运维、检修与故障恢复。

七、结语

随着配电网智能化、自动化改造全面推进，高精度、高可靠的保护测控设备已成为配电系统安全运行的核心保障。南京帕兴电力科技有限公司深耕电力自动化领域多年，PXS-800A综合保护测控装置作为公司主力配网核心产品，依托成熟的硬件架构、完善的功能逻辑、严苛的品控体系，为各类中低压配电场景提供一体化保护、测控、通信、运维解决方案，有效提升配电系统供电可靠性、运维智能化水平，助力电网安全、稳定、高效、经济运行。
