一、适用范围

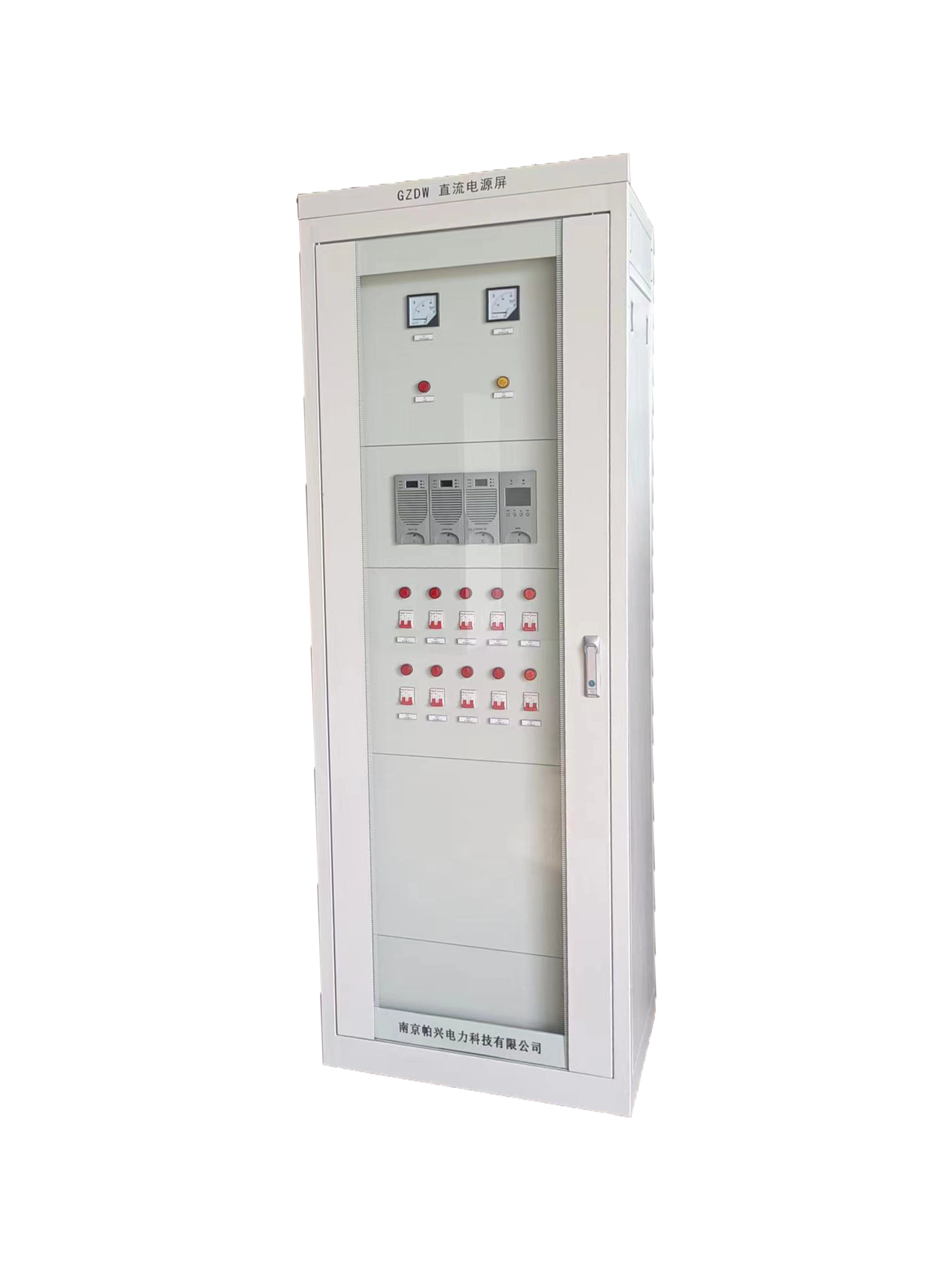

GZDW 系列高频开关电源小系统是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、 智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电单元和电池安装板构成；具有体积小、 结构简单、独立构成系统等特点；监控模块采用 LCD 汉字菜单显示，系统监控和电池智能化管理功能完善， 具有与自动化系统连接的四遥接口，提供 RS232 和 RS485 两种通讯选择，提供 RTU、CDT、MODBUS 三种通讯 规约选择。
二、功能特点
适合构成 40AH/220V、65AH/110V、100AH/48V、100AH/24V、100AH/12V 以下小系统；
采用模块式结构，系统由交流配电、直流馈电、整流模块、降压单元、监控单元、电池单元及闪光 装置等组成，更换方便。
模块、监控单元和降压单元均采用带电热插拔结构，安装、维护方便快捷；
可安装 3 个 2.0A/220V、3.0A/220V、4A/110V、5A/48V、10A/24V、10A/12V 自然冷模块；
降压单元具有自动硅链降压功能，最大电流 4A，冲击电流 30A/0.5S；
监控器采用 LCD 显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指 示和系统校准；
监控单元具有对电池自动管理的功能；
提供 RS232 和 RS485 两种通讯接口选择，提供 RTU、CDT、MODBUS 三种通讯规约选择，可与电站自 动化系统连接；
监控器可实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测；模块故障、母线 电压越限、主路交流失电、母线绝缘故障实时报警；
配电单元提供 2 路交流输入（可选择一路 PT 供电）、1 路电池输入；
PT 供电时系统自动限制输出功率。
三、技术指标
交流输入电压：220V±20%
PT 供电电压：100V±10%
电网频率：50Hz±10%
功率因数：≥0.85
输出电压范围：10V-15V 连续可调（12V 系统）、20V-30V 连续可调（24V 系统）、40V-60V 连续可调 （48V 系统）、90V-140V 连续可调（110V 系统）、180V-280V 连续可调（220V 系统）
输出限流：10%-110%Ie（单模块）
稳压精度：≤±0.5%
稳流精度：≤±0.5%
纹波系数：≤±0.1%
均流度：≤±5%
效率：≥90%
输出过压保护：280V±2V（220V），140V±2V（110V）、60V±2V（48V）、30V±2V（24V）
绝缘电阻：≥10MΩ
绝缘强度：输出对地、输入对地、输入对输出施加 2KVAC，时间 1min 无飞弧、无闪络。
工作环境相对湿度：≤90%
工作环境温度：-5℃~40℃
可闻噪音：≤55dB
外形尺寸：2260（高）×800（宽）×600（深）
