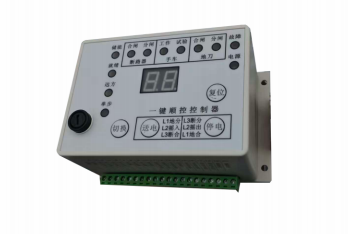

一键顺控控制器

一、产品概述

  电动手车控制模块能实现对电动手车的控制和保护，具有远方和就地两种操作模式。控制模块包 含分段过流保护，软启动等功能。软启动能保证底盘车在离开试验位置速度逐渐增加，能防止启动瞬间 速度过快导致内部结构震动，分段过流保护则能根据断路器摇进特性设定保护。控制器可在电动手车 驱动电机运转受阻(如安装不到位或摇入工作位置及摇出工作位出现机构卡死)达到保护条件时立即 对电机制动，并逆向驱动电机解除闷车卡死状态，并且不影响底盘手动摇进工作位置。

二、功能特点

• 操作流程固化：将行业标准操作票转化为可执行逻辑脚本，消除人为操作差异。

• 一键多态切换：支持“一键送电、一键停电”等核心操作模式。

• 全流程无人干预：自动完成断路器分合闸、电动底盘车移位、接地刀操作等系列动作。

• 精细化驱动保护：采用软起软停技术延长机械寿命，具备堵转保护、超时保护与自动复位功能。

• 防误双校核机制：监控主机与智能防误主机独立运行防误逻辑，任一条件不满足即终止操作。

• 设备状态双确认：主判据(辅助接点信号)+辅判据(传感器数据)交叉验证。

• 操作前模拟预演：自动校验操作顺序合规性与闭锁条件满足性，提前发现问题。

• 异常智能处置：操作中出现卡涩、超时等异常时，系统立即终止操作并触发报警。

• 多源信号融合：整合位置传感器、视频分析、电压电流监测、保护信号等多元数据。

• 二次设备管控：扩展至重合闸压板、电压并列把手、空开等二次设备的顺控操作。

三、技术参数
