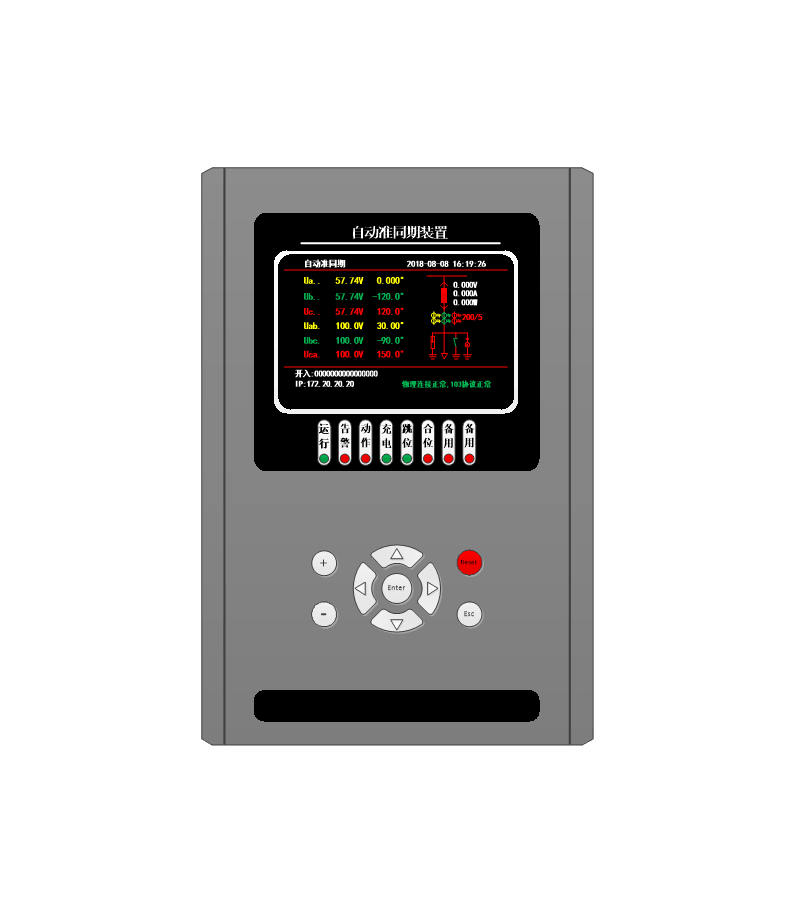

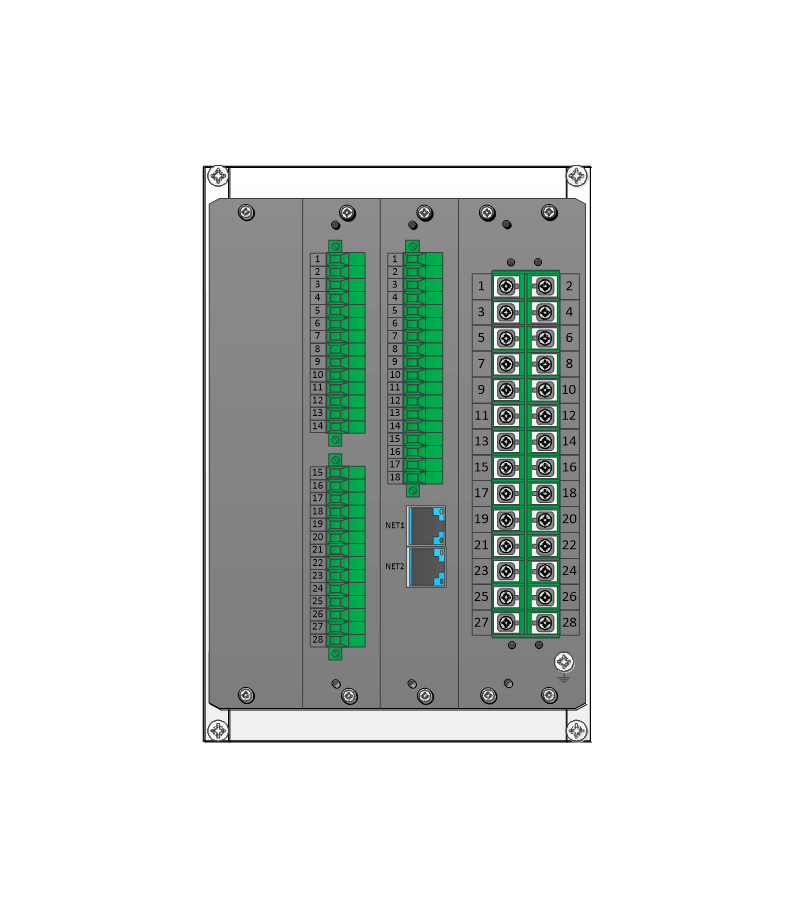

PXS-860自动准同期装置

装置概述

自动准同期装置可用作发电机并网、线路的同期检同期合闸操作。装置配置了自动准同期并列、检无压并列等功能.。可对发电机进行调频、调压控制，检测同期条件满足时，发出同期合闸命令。装置最多可完成10个点的同期功能。既可以分散在开关柜就地安装，也可以集中组屏安装。并提供通信接口，可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。

功能配置

功能说明

自动准同期功能

两个独立的交流电源系统，欲使它们通过断路器并列运行，在电力系统中称之为同期操作。

要使两电源并列时受到的冲击最小，理论上需满足两侧电压差为0、频率差为0、角度差为0。上述三个条件为同期过程的三个要素，但实际应用中要同时满足这三个要素很困难，电压差、频率差两个要素与相位差要素相比，对于系统和设备的影响要小得多；同时，电压、频率较容易调至满足要求。因此，可以简单地认为，同期过程实际上市捕捉角度差为0的过程，而电压差和频率差两要素仅作为同期时的限定条件，只要满足设定的定值即可。

当频率和电压不满足要求时，装置可发出系列脉冲信号进行电压和频率的调节，以使同期过程尽快完成。调频、调压为脉冲输出，脉冲序列的间隔由定值设定，脉冲宽度由PID调节规律计算得出，PID参数也由定值设定。

合环

当断路器用在线路上时，断路器两侧的电压有可能存在频差，也有可能两侧的频率相等，不存在频差。

如果两侧没有频差，说明断路器两侧的电压其实同属一个电网，只是这个电网由于断路器未合上而在此开环了。这种情况下操作此断路器合闸称之为合环，也叫做环并。

无压合闸

无压合闸不再是标准的准同期过程，装置只需判断两侧的电压满足无压条件时，就会立即对断路器发合闸脉冲。

有压判别条件：Us>80V且Ug>80V

无压判别条件：无压为小于50V

通过控制字可选择哪一侧无压或是两侧都有压。

断路器动作时间检测

装置具备断路器动作时间检测功能。

检测断路器动作时间时，断路器时间检测开入必须投入（正常运行时，此开入不允许投入），通过面板菜单可方便的测得断路器动作时间。
