一、适用范围
PXS-612 数字式电能质量监测装置，主要用于监测、分析、评估监测点的电能质量，主 要包括电能质量实时监测、电能质量事件告警、录波、数据统计、评估分析 5 个主要功 能。实时监测分析的主要指标为：基本电气参量，电压偏差，谐波电压、谐波电流、间谐 波、频率偏差、三相电压不平衡度、电压波动与闪变等，实时监测的参量和电能质量指标均 可长时间存储检索。针对电能质量越限、电压暂升和电压暂降、装置提供事件告警和录波分 析功能。
PXS-612 数字式电能质量监测装置适用于用户侧电能质量或者发电侧电能质量的监测， 满足风电场电能质量监测、配电网电能质量监测、输电电压中枢电能质量监测等多种监测需要。
二、基本功能
基本测量量：频率、电压/电流有效值、总的有功/无功功率、功率因数等
基本监测指标：
三相基波电压、电流有效值，基波功率、功率因数、相位等；
电压偏频差；
频率偏差；
三相电压不平衡度、三相电流不平衡度、负续电压/电流；
谐波（2～25次）：包括电压、电流的总谐波畸变率、各次谐波含有率、幅值；
各次谐波的有功、无功功率等；
高监测指标：
电压波动、闪变；
电压骤升、骤降、短时中断；
暂时过电压、瞬态过电压；
三、装置特点：
采用全汉化2.8寸320*240分辨率65K彩色液晶显示（4.3寸为480*272），人机界面清晰易懂，操作整定方便
采用32位ARM Cortex-M4内核，配备高精度的A/D芯片，使得装置性能稳定、运算速快、精度好
异常记录、事件记录、操作记录，信息掉电保持；
自诊断和监视功能，对故障可具体定位，方便调试；
软硬件看门狗，保证装置可靠运行；
在线运行状态监视功能；
高精度的时钟芯片；
配备高速以太网通信接口(支持2路，标配1路)；
标配1路RS485通信接口；
品质元器件选用，采用多层板技术和SMT工艺；

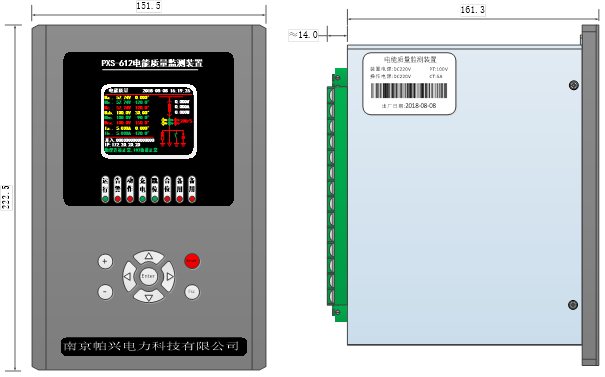

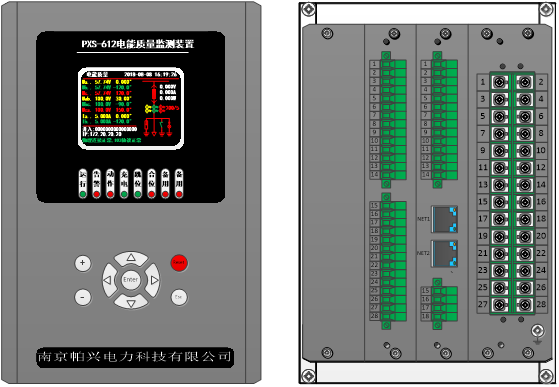

四、外观及尺寸：

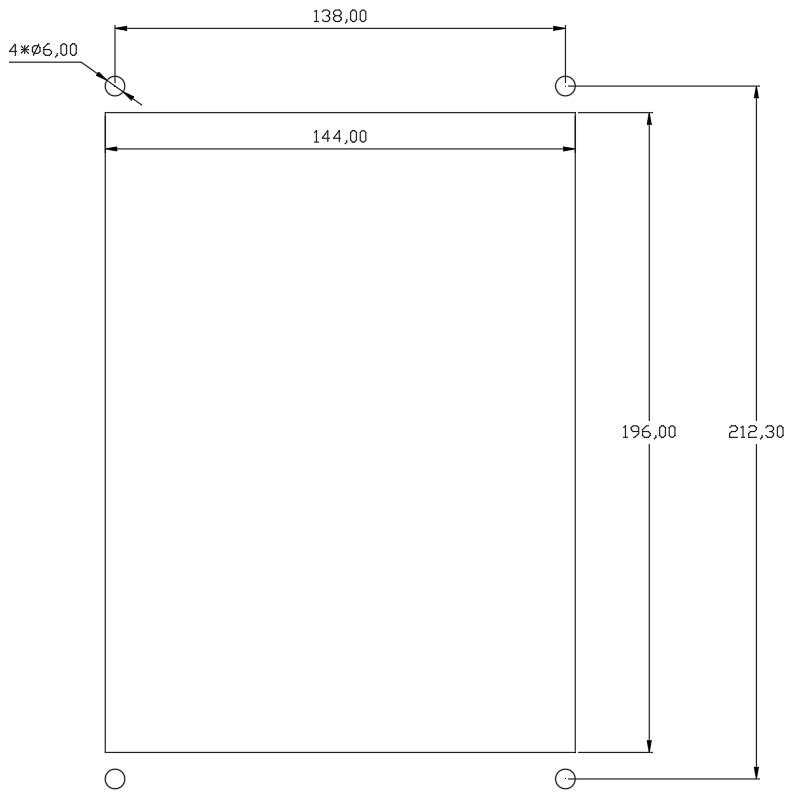

五、开孔尺寸图：
六、安装尺寸图：
