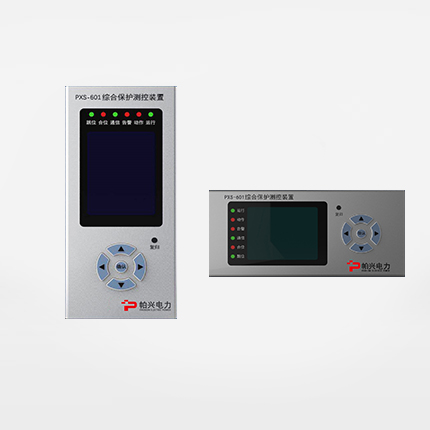

PXS-601环网柜保护

一、适用范围：

  PXS-601微机综合保护测控装置适用于工业和民用20KV及以下电压等级的线路和厂用变的保护和测控。产品主要针对环网柜设计，也可用于普通开关柜，体积小、深度浅、具有完整的电流保护、电压保护、开关量输入（可编程设置跳闸或告警）、继电器输出和通讯功能。

二、基本功能：

• 保护、测量、遥信、遥控四合一

• 高速32位CPU

• 16位高精度AD

• 四象限电能统计

• 开关量输入可编程

• 继电器输出可编程

• 大电流接入端子，保证电流接入的可靠性

• 内置宽电压输入开关电源

• 具有高速、抗静电和抗高压输入的RS485通讯接口

• 小体积、全铝合金金属机箱

• 通过10项EMC

三、装置特点：

• 超小型一体化铝合金机箱；

• 32位CPU，16位AD，实现每周波20点采样；

• 采样精度高，保护电流精度为2%，测量电流精度为0.2%，电压精度为0.2%；

• 交直流宽范围辅助电源，工作范围为AC或DC86~275V；

• 8路开关量（其中4路可设置为非电量开入使用），无源接点输入；

• 4路继电器输出；

• 中文宽温液晶显示，分辨率为128×64；

• 一路RS485通讯接口，支持MODBUS通讯协议

• 整机静态功耗小于5W；

• 高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。
