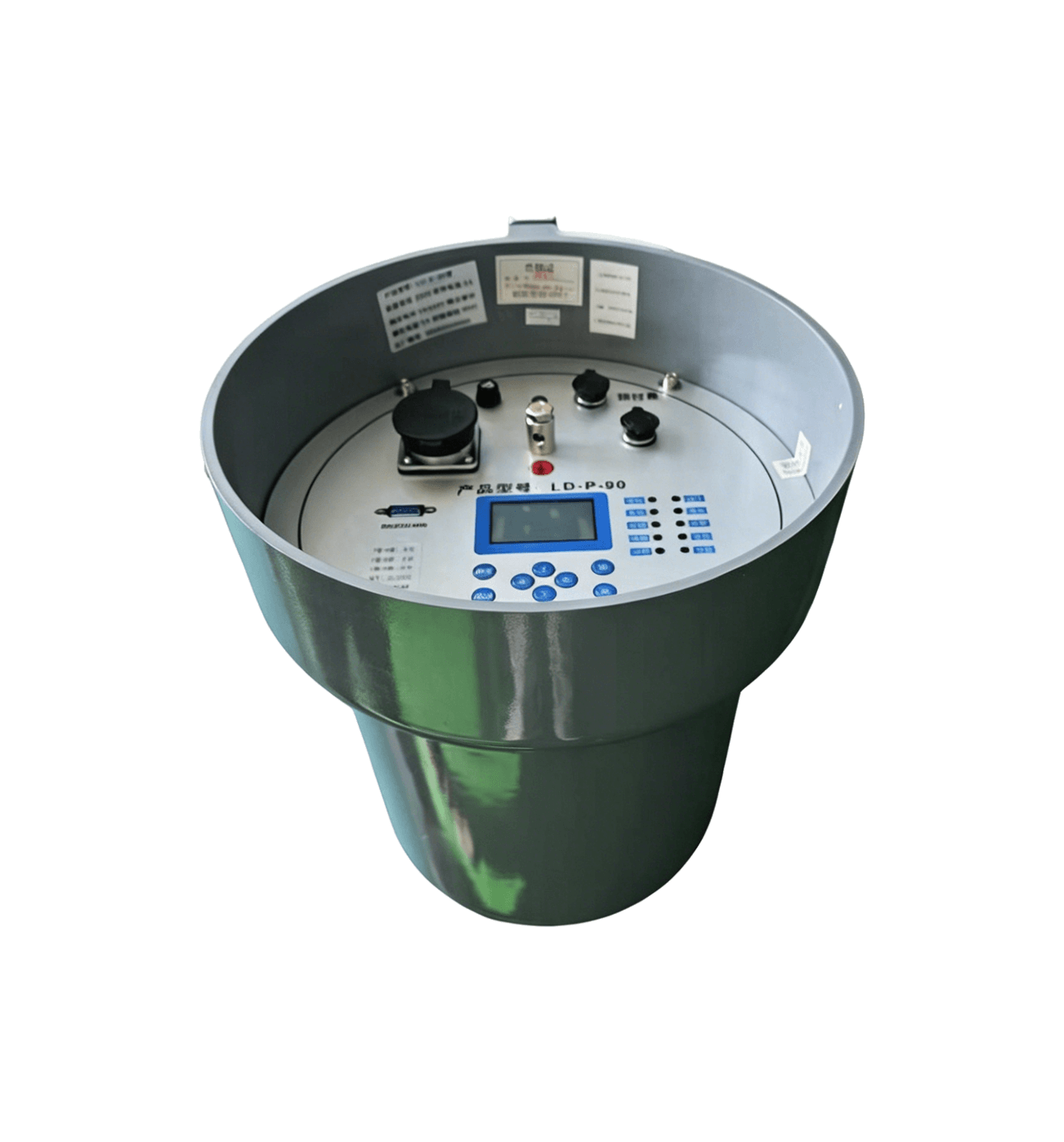

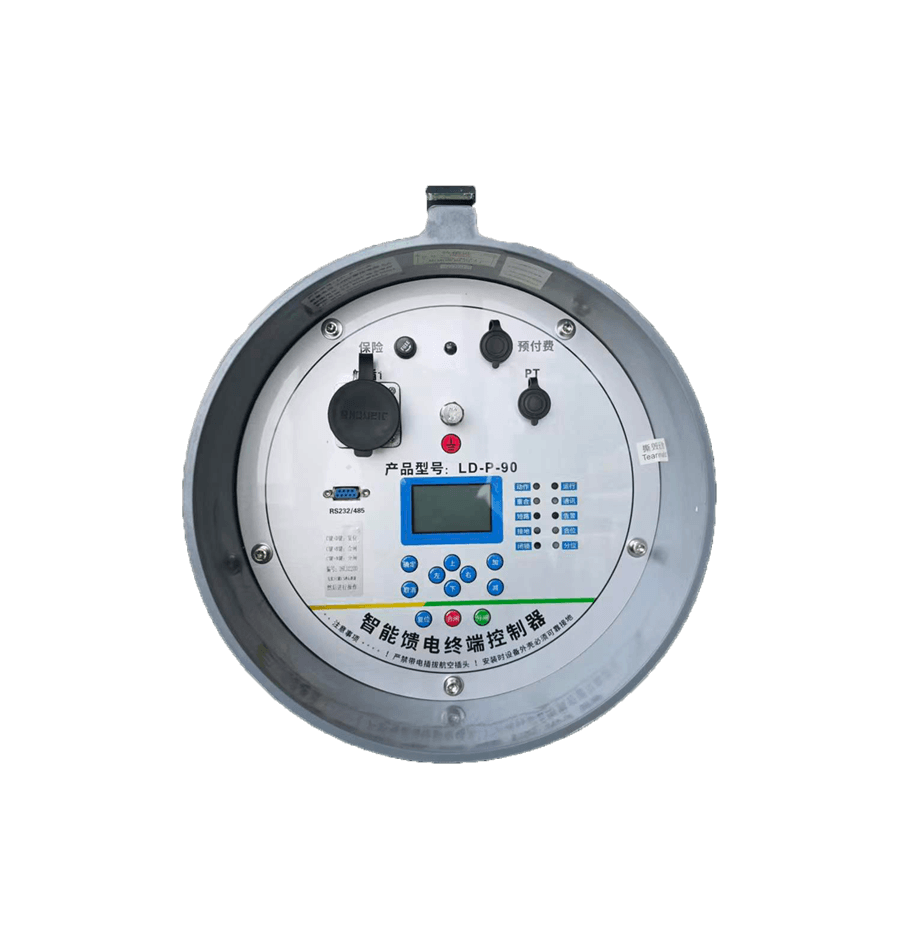

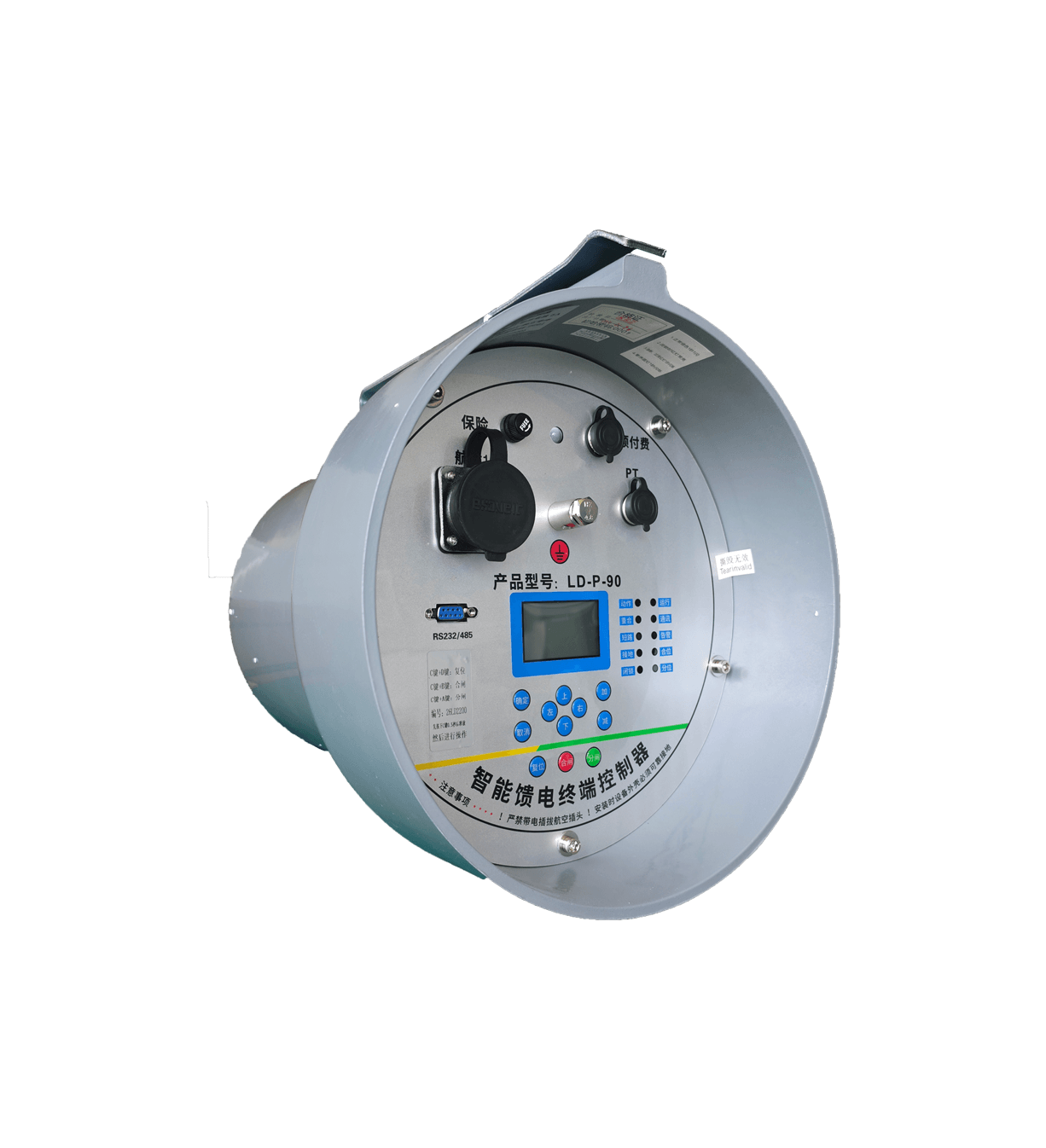

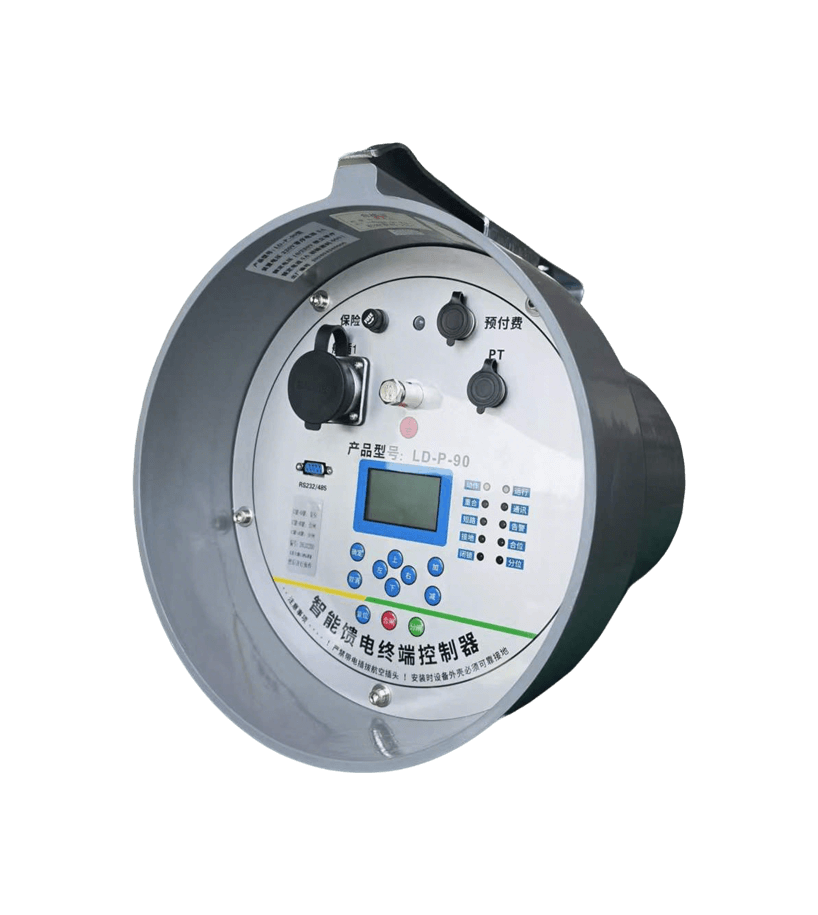

FTU（Feeder Terminal Unit，馈线终端单元），即智能馈电终端控制器，是电力配电自动化系统中部署于中压配电网馈线关键节点的核心工业级智能测控设备，也是实现配电网 “可观、可测、可控、可调” 的核心物理载体。该设备主要适配 10kV 及以下电压等级的户外柱上开关、环网柜、分段断路器、负荷开关等一次设备，集数据采集、状态监测、故障识别、逻辑控制、远程交互等功能于一体，是馈线自动化（FA）系统的核心执行终端，广泛应用于城市、农村、工业园区等各类配电网自动化改造与建设工程。
一、核心结构组成
FTU 智能馈电终端控制器采用模块化设计理念，硬件与软件协同适配户外严苛运行环境，核心组成分为两大体系，同时严格遵循 DL/T 721《配电网自动化系统远方终端》行业标准设计。
（一）硬件核心模块
主控处理模块：采用工业级高性能嵌入式微处理器（如 ARM Cortex-M 系列），搭配大容量 FLASH 与 RAM 存储单元，集成硬件看门狗电路，负责全设备的逻辑运算、数据处理、保护判据执行与任务调度，具备毫秒级事件响应能力，事件顺序记录（SOE）时间分辨率可达 1ms 级。
模拟量采集模块：搭载 16 位及以上高精度 ADC 芯片，通过电磁式 / 电子式互感器接入，完成三相电流、零序电流、线路电压、零序电压、有功功率、无功功率、功率因数、频率等电气量的实时采集，测量精度可达 0.5 级，可精准捕捉故障瞬间的电压、电流突变量。
开关量输入输出模块：输入回路采用光电隔离设计，可采集开关分合闸状态、储能状态、设备告警、机构压力等多路遥信量；输出回路采用大功率继电器驱动，可执行开关分合闸、保护复归、电池维护等遥控指令，失电状态下仍可支持至少 2 次以上分合闸操作。
电源管理模块：采用双电源冗余设计，支持电压互感器（PT）取电、站用直流电源双路输入，适配宽电压工作范围，内置过压、欠压、反接、浪涌防护电路；配套阀控式密封铅酸蓄电池等后备电源，电网失电时可保障设备持续工作，满足应急遥控与数据上报需求。
通信交互模块：集成多类型通信接口，支持 RS-232/485、工业以太网等有线通信，以及 4G/5G、NB-IoT、LoRa 等无线通信方式；兼容 DL/T634.5101、DL/T634.5104、Modbus、DNP3.0 等行业标准通信规约，可实现与配网自动化主站、子站的稳定数据交互，同时支持相邻终端的对等通信。
人机交互与防护壳体：配备工业级操作面板、LED 状态指示灯与液晶显示屏，支持本地参数配置、数据查看与运维操作；外壳采用户外专用防腐、防水、防尘材质，防护等级可达 IP65 及以上，适配户外高温、高湿、强电磁干扰等复杂运行环境。
（二）软件系统架构
采用嵌入式实时多任务操作系统，内置功能化固件程序，核心包括数据采集与预处理单元、保护逻辑控制单元、馈线自动化算法单元、通信协议栈、故障录波与数据存储单元、设备自检与维护单元，可根据配网运行需求灵活配置保护定值与自动化策略，同时支持远程固件升级与本地运维调试。
二、核心功能
FTU 智能馈电终端控制器围绕配网馈线全生命周期运行管理需求，构建了 “监测 - 保护 - 控制 - 通信 - 运维” 全链条功能体系，核心功能如下：
（一）三遥核心测控功能
这是 FTU 的基础核心功能，也是配网数字化监测的基础。
遥测功能：实时不间断采集馈线三相电流、零序电流、相电压 / 线电压、有功 / 无功功率、功率因数、电网频率、谐波含量、电能量累计等电气参数，同时采集设备温度、蓄电池电压等运行状态数据，完成数据预处理后实时上报主站系统。
遥信功能：精准采集开关设备分合闸位置、储能机构状态、操作电源状态、保护动作信号、设备异常告警、电池低电压等开关量信号，支持事件顺序记录，可完整追溯设备动作与异常事件的时序过程，为故障回溯提供数据支撑。
遥控功能：接收配网自动化主站下发的控制指令，远程完成馈线开关的分闸、合闸操作，以及保护信号远方复归、蓄电池维护管理等操作，无需运维人员现场操作，大幅提升配网操作效率与应急响应速度。
（二）故障智能处理功能
这是 FTU 的核心价值功能，也是提升供电可靠性的关键。
故障识别与定位：内置高精度故障判据算法，可快速识别相间短路、单相接地、过负荷等各类馈线故障，精准捕捉故障特征量，同步完成故障录波，记录故障前后完整的电气数据变化过程；通过与相邻终端、主站系统协同，可将故障点定位范围缩小至百米级，相比传统人工数小时的排查，可将故障定位时间缩短至 10 分钟内。
故障隔离与供电恢复：支持电压时间型、电流计数型等多种馈线自动化逻辑，可配合主站系统实现故障区段的自动隔离，同时自动完成非故障区段的供电恢复，最大限度缩小停电范围，缩短停电时间，助力配网供电可靠率提升至 99.99% 以上。
（三）线路保护与控制功能
FTU 集成了完善的继电保护功能，可替代传统继电保护装置，实现馈线就地化保护。
内置过流速断保护、限时过流保护、零序保护、重合闸与后加速保护、过负荷保护等多种保护功能，可根据线路运行工况灵活配置保护定值与动作时限；具备备自投、负荷转供、自动投切等本地逻辑控制能力，极端情况下可脱离主站独立完成保护动作与应急控制，避免故障范围扩大。
（四）运维与保障功能
具备完善的设备自检功能，可实时监测硬件模块、电源、通信链路的运行状态，出现异常时主动上报告警信息；
支持本地与远程参数配置、定值整定、固件升级，适配配网线路改造与运行策略调整；
内置蓄电池智能维护管理功能，可完成电池充放电管理、容量监测、低电压保护，延长后备电源使用寿命，保障电网失电时的设备应急运行能力。
三、核心技术特点
强环境适应性：专为户外配网场景设计，宽温域工作能力（通常支持 - 40℃~+70℃），具备优异的防水、防尘、防腐、防振动性能，防护等级满足户外长期运行需求；通过 4 级及以上电磁兼容（EMC）测试，可抵御配网现场的强电磁干扰、雷击浪涌等影响。
高可靠性与实时性：采用工业级元器件与冗余设计，平均无故障工作时间（MTBF）可达 10 万小时以上；核心算法与控制逻辑采用硬件加速设计，故障识别响应时间小于 10ms，遥控指令执行响应时间小于 100ms，可满足配网故障快速处置的实时性需求。
灵活的适配性与扩展性：支持多种互感器接入方式、多类型通信方式与行业标准规约，可适配不同厂家的柱上开关、环网柜等一次设备，功能模块可根据用户需求灵活扩展，适配不同配网自动化方案。
