一、应用范围
各用电企业正在大力推进智慧电厂、智慧配电房等建设，建设的主要内容和目标包括变电站电力稳定运行及现场无人值守、少人巡视，集控中心远程集中监控等。实现这些目标，就需要对配电房开关站等场所进行智能化改造及监测，特别是对运行年限比较久的用电区域进行实现实时动态数据采集检测，异常数据实时分析，缺陷告警、故障诊断及时推送等，为此我们提出了电力站房智能化辅助监控系统的建设方案。我们认为本项目的实施是必要的，是符合当下智慧电厂、智慧配电房建设需求的。

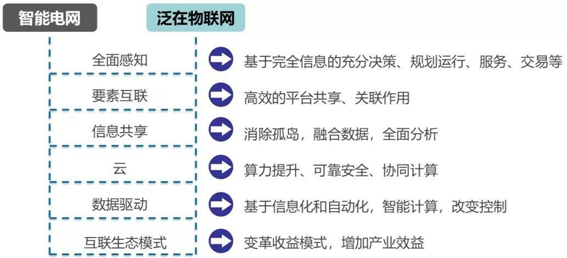

PXS 配电房辅助监测系统，就是围绕电力系统各环节，充分应用移动互联、人工智能等现代信息技术、先进通信技术，实现电力系统各环节万物互联、人机交互，具有状态全面感知、信息高效处理、应用便捷灵活特征的智慧服务系统，包含感知层、网络层、平台层、应用层四层结构，也是国家电网公司在推行的泛在电力物联网。
物联网技术为提高电网效率、供电可靠性提供了技术支撑，RFID 技术、各类传感器、定位技术、图像获取技术等使仓库管理、变电站监控、抢修定位与调度、巡检定位、故障识别等业务实现灵活、高效、可靠的智能化应用。国网一直以来虽然没有明确喊出电力物联网的口号，却已经有了相当的技术积累。国网的信息化水平近年来也不断提升，目前国网系统接入的终端设备超过5 亿只（其中4.7 亿只电表，各类保护、采集、控制设备几千万台），规划到2030 年，接入SGeIoT 系统的设备数量将达到20 亿，整个泛在电力物联网将是接入设备最大的物联网生态圈；经过D5000、调控云等系统改造和升级，国调中心在电网观测、控制水平已经称得上世界先进，输电网基本做到可观、可控、能控、在控；各地配电自动化系统建设也在推进当中，规划到2020 年完成全网95%的配电自动化覆盖率，在线监测和智能预警系统也已在配电网进行示范应用。
随着4G 移动互联、泛在物联网和云计算等技术的成熟和普及，的新一代配电智能辅助监控系统已开发并开始逐步推广。新一代智能辅助监控系统，不仅内容更加丰富，功能更加强大，而且实现4G 移动互联、云计算和手机APP 与PC 端同步远程监控等功能。以下是我们针对站所智能辅助监控系统建设方案。
二、系统概述

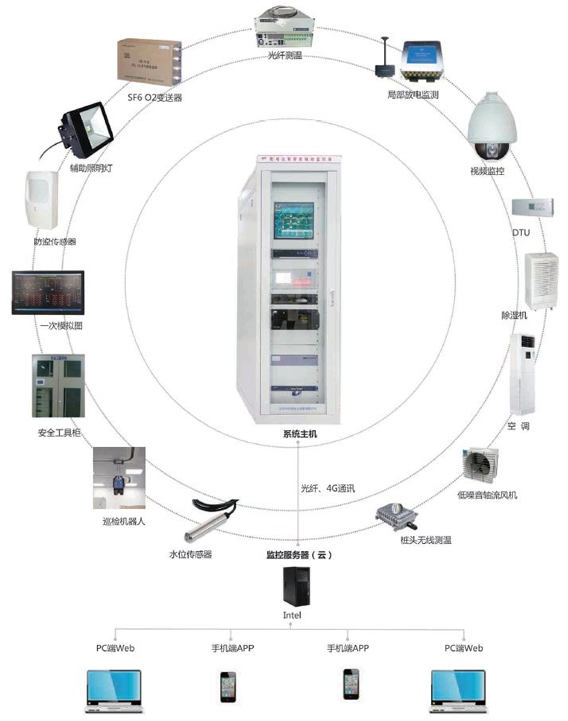

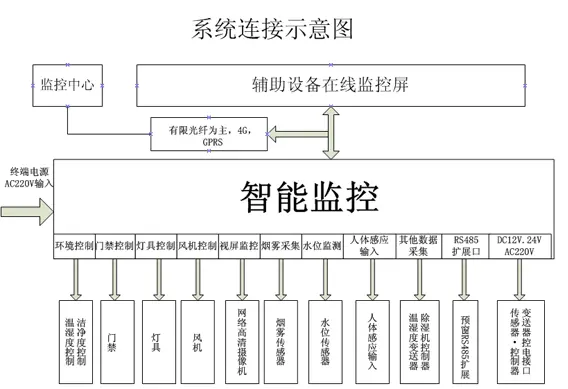

配电智能辅助监控系统是针对配电站、开关站实际运行管理中存在的安全隐患进行有效监控而开发的新型系统，本系统基于基于泛在物联网技术，是把现有开关站、配电站等环境、辅助动力设备控制等监测信息通过站所配电自动化终端DTU 进行整合，并通过电力光钎、无线4G 公网或者国网4G 专网等通讯手段，组建云网服务器，通过上位机或者移动客户端实现对辖区内的开关站、配电站等进行集中监控与管理。主要功能包括：
门禁控制（人脸、指纹、密码和刷卡）
防盗、火灾报警
缺氧报警
电缆测温
水位越限报警（可联动水泵抽水）
环境监测、控制
视频监控（包括360 度全景展示，安全帽识别等）
SF6 气体监测
开关柜、配变无源无线测温、局放
空调、风机自动/遥控启停
新风系统自动/遥控启停，风量调节
灯光照明控制、水泵手动、自动控制
自动/手动解警和布防
电气量监测
现场大屏展示、手机远程集中监控
历史数据、事件记录的保存和查询等
三、系统配置
| 序号 | 设备名称 | 功能参数 |
| 一、监控系统屏柜 | ||

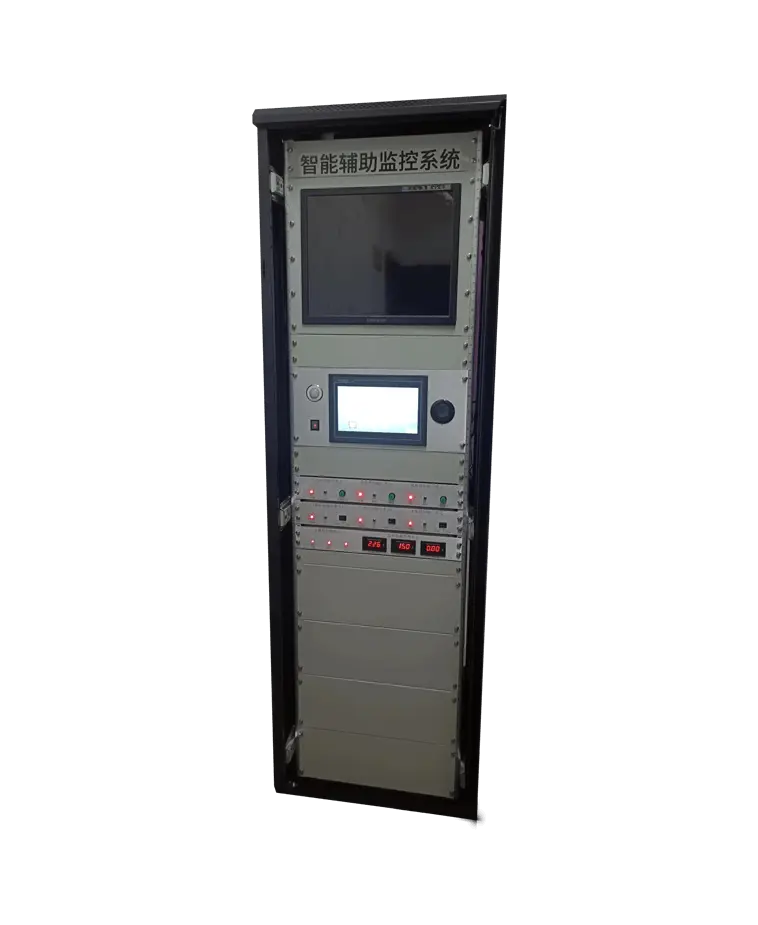

| 1 | 监控主机 | 显示屏10.4 英寸/7 英寸(1 面)，电阻式，支持界面温湿度、水位、警报记录查询；正版授权WINCE/LINUX，上传接口RJ45，RS485，RS232等。支持分区控制，及联动门禁、监控等设备。支持后期功能扩展。 |
| 2 | 监控专用硬盘 | 1、3.5 寸，7200rpm，4TB 2、监控专用，希捷、西部数据 |
| 3 | 4G工业路由器 | 1、1 个10M/100M WAN 口,4 个10M/100M LAN 口 2、WAN 口设置：上网设置/ISP 均衡 3、LAN 口设置：LAN 口参数/DHCP 服务器设置 |
| 4 | 局域网交换机 | 16 电口，10M/100M 双速自适应 |

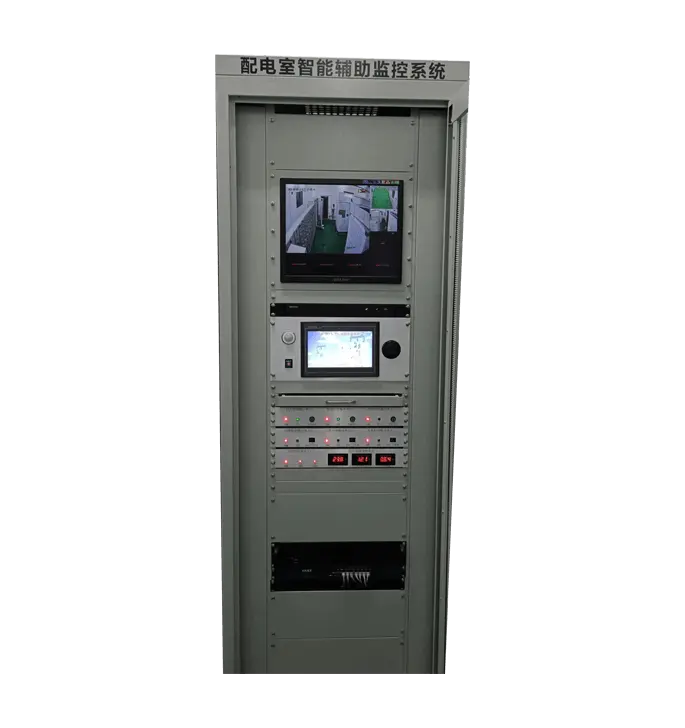

| 5 | 监控屏柜 | 尺寸：600*800*2260 |
| 6 | KVM 切换器 | 1、4：3 17 英寸液晶显示器 2、4 合1 一体抽拉式设计，节省空间 操作方便 随意推拉 |
| 7 | 高性能工控机 | 1、安装系统现场监控展示软件 2、CPU：i7，8GB 内存，2TB 硬盘，Win7 正版操作系统 |
| 8 | 以太网通讯管理机 | DC24V 供电，支持以太网及GPRS 通讯 |
| 二、门禁单元 | ||
| 1 | 门禁刷卡器（四合一） | 1、通讯协议：微耕协议 2、门禁控制类型：支持人脸、指纹、密码和刷卡四合一 |
| 2 | 门禁控制主机 | 1、工作电源：220V 2、通讯协议：微耕协议 3、控锁数量：磁力锁1 把+电控锁1 把 4、具备开门记录不少于1000 条 |
| 3 | 锁具（磁力锁+电控锁） | 1、磁力锁：280kg 2、电控锁：防盗门锁型，电控 |
| 4 | 开门按钮 | 86 盒大小，单按钮形式 |
| 5 | 开门照明灯 | 1、电源：DC12V 2、功率：10W |
| 6 | 红外对射探测器 | 1、工作电源：DC12V 2、信号输出：无源节点 |
| 三、视频监控、传感器及环境控制设备 | ||
| 1 | 网络高清球机（监控人员操作及设备状态） | 1、有效距离：30m 及以上，200 万像素 2、焦段：变焦 3、呈像颜色：彩色 4、感光面积：1/3 英寸 5、分辨率：1280*960 |
| 2 | 双鉴防盗变送器 | 1、红外检测模块+微波检测模块 2、工作电源：12VDC 3、探测距离：8～10m |
| 3 | 水位变送器（水泵及控制器） | 1、工作电源：无源 2、输出方式：开关量 3、地下站需要配置220V/1kW 水泵，与水泵联动抽水 4、中水位启动水泵抽水、下水位停止抽水、上水位推送报警信息 |
| 4 | 烟雾变送器 | 1、工作电源：12VDC 2、报警浓度：0.65～15 .5%FT |
| 5 | 温湿度传感器 | 1、工作电源：12VDC 2、温度测量范围：-40~60℃ 3、湿度测量范围：0~100RH |
| 6 | SF6&O2 变送器 | 1、工作电源：220VAC 2、SF6 泄漏报警点设置范围：100～1500ppm 3、SF6 浓度报警误差：<5%设定值 4、O2 浓度检测范围：0～25 .0% 5、氧气浓度检测准确度：<0 .5% 6、缺氧报警点：18% |
| 7 | 空调控制器 | 1、工作电源：12VDC 2、通讯方式：485 3、控制方式：控制空调启停，可扩展制冷、除湿等工作模式切换，温湿度启 动阀值更改 4、可控制大金、格力、美的、海尔等主流品牌空调 |
| 8 | 风机控制器 | 节点方式控制，控制风机启停并获取当前风机运行状态 |
| 9 | 照明控制器 | 节点方式控制，监控系统与原照明开关形成双联，控制照明开启和关闭，并获取当前照明状态 |
| 10 | 新风控制单元 | 1、通讯方式：485、MODBUS 2、控制方式：控制新风启停，风量大小调节 |
| 四、动力、照明设备 | ||
| 1 | LED 照明灯 | 1、工作电源：220VAC 2、频率：50HZ 3、尺寸：600*600mm |
| 2 | 应急照明灯 | 1、应急照明灯：应急时间≥1 小时；功率≥5W 2、工作电源：220VAC |
| 3 | 不锈钢通风机 | 1、尺寸规格：Φ500mm 2、不锈钢材料制造，具有良好的防腐防锈性能 3、低噪音运转，噪音小于41DB 4、工作电源：220V |
| 4 | 管道新风系统 | 1、全热交换机组 2、新风总风量：>1200m³/h，风量可调节 3、换气次数：1～2 次/h 4、室内送风口布置：>=2 只 5、户外防雨百叶风口 |
| 5 | 综合配电箱 | 1、箱体采用不小于1.2mm 不锈钢喷塑制作 2、空开配置：输入ATS 4P/63A 双电源1 只，输出4P/32A 2 只，3P/25A 2 只，1P/16A 8 只。空开应为合资品牌 3、推荐尺寸：700*800*200，预埋墙体 |
| 五、工具柜、挡板、盖板及门 | ||
| 1 | 智能综合管理柜 | 1、安全工器具柜内应配置以下工器具类别： 钥匙（10 个挂钩） 工器具 安全标示牌 2、安全工器具柜应采用统一的尺寸规格和工艺制造： 柜体尺寸：2000×850×550(mm)） 安全工器具柜应符合以下制造工艺要求： 柜体采用不小于1.2mm 优质冷轧钢板门上玻璃采用5mm 钢化玻璃。 表面进行喷塑处理；柜底带脚和轮子；具备刷卡开门功能； 具备485 接口，可与系统通讯。 3、相关产品在电力系统有良好的运行记录。 产品应能提供型式试验报告、质量鉴定证书、出厂试验报告、外购设备应有该厂家的相关试验报告。 产品应提供使用说明书、外形尺寸、电气安装和土建基础图纸及其他有关技术资料。 |
| 2 | 资料柜 | 1、尺寸850*400*1800mm 2、颜色 白 |
| 3 | 防汛挡板 | 1、挡板主材为铝合金，高度>400mm，厚度>40mm，宽度由现场门洞尺寸确定 2、挡板立柱采用内膨胀螺栓固定于门洞墙体立面，并采用不锈钢螺栓、密封 胶条等将挡板与立柱间禁锢，以防渗漏水 |
| 六、人机展示界面 | ||
| 1 | 4K 全彩超清智能液晶大屏 | 1、65 寸4K 全彩超清液晶 2、连接监控屏柜主机安装系统站内监控就地展示软件，现场数据查询、触控 操作，内置一次接线模拟图 3、安装方式：壁挂 |
| 七、通讯介质、协议及标识 | ||
| 1 | 通讯介质 | 1、站内传感器与监控主机：485 总线 2、监控主机与服务器后台：以太网/光纤/4G |
| 2 | 所有设备和传感器贴标识 | 传感器及设备上应贴有标识，且标识应清晰，便于识别 |
