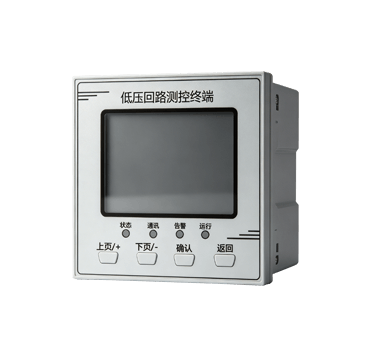

PXS-351低压回路测控终端

一、产品概述

PXS-351系列低压回路测控终端（⾯板嵌⼊式）产品满⾜南⽹《低压回路 测控终端技术规范》，采⽤中⽂点阵液晶显示，采⽤96外形以及极短的表体进 深，特别适合狭⼩安装空间的应⽤。 终端提供全⾯的电⽓信息采集和显示，包括动态报警、开关状态监 控、SOE事件记录、复费率、回路负荷率显示、谐波分析等功能。具备短 路、过载、缺相、相序、断零等线路故障判断报警及指示功能，⽀持双通 讯、变送输出功能，可通过多种通讯⽅式与智能⽹关实现数据交、换，助⼒ 智能电⽹感知层建设。同时选配功能新增加了温度采集和监测、⼩⽆线通 讯、拓扑识别等新⼀代物联⽹功能。

二、应⽤场所

采⽤卡扣式固定设计，提⾼柜体装配效率，适⽤于 电⼒⾏业开关柜配电屏回路配电测控。终端嵌⼊式安装 于低压配电箱，低压进线柜，出线柜，电缆分⽀箱、开 闭所、环⽹柜、箱变低压出线部位，实现实现对低压  400V 分⽀线路上的电压、电流、有功功率、⽆功 功率 、温度采集和监测，并具备线路故障报警及指示功能。

三、选型与技术参数

四、功能特点

全电量测量和显示： 具备显示线路三相电压、电流、剩余电流、有功、⽆ 功、功率因数、频率、电能以及温度等功能；

故障诊断，保护告警： 具有短路、过载、缺相、断零、谐波越限、过电压、过 电流、剩余电流越限等报警，以及线路单相故障、相间故 障、漏电故障的诊断与定位；

丰富的外部状态检测： 提供2路外部开关状态检测⽤的⽆源开关量，2路遥控 分合闸或越限报警的D0输出接点。

电能质量及负荷监测功能： 通过边缘计算，就地研判电压质量、负荷、功率因素是 否越限，并上送主站；

SOE事件记录： 具有历史数据存储能⼒，包括不低于250条SOE事件记 录、30条操作记。

电能质量及负荷监测功能： 通过边缘计算，就地研判电压质量、负荷、功率因素 是否越限，并上送主站；

方便组网： 标配RS485接⼝，标准Modbus-RTU协议。选配功能 版可实现⽆线数据传输模块，进⾏⽆线数据上传。

在线自动监测： 数据实时监测，并由接收装置上送监测结果到主站。

显示功能： 采⽤全彩屏320*240点阵液晶显示，全中⽂显示、 ⼈机界⾯友好、⽅便操作查询。

安全可靠： ⼀体化、低功耗设计，严格的电⽓隔离。

五、外形及安装尺寸

六、产品参数
