一、功能概述
随着计算机技术，通信技术和互联网技术的飞速发展，电力系统通信也在发生重大的变化，传统的集中，低速，专用封闭式的电力通信网向开放，高速，综合的网络化发展。通过局域网互联和互联网，实现高速的电力系统信息资源共享。
本通讯管理机是一种新型变电站自动化信息综合管理单元，适用于各种电压等级，不同规模不同功能需求的电力自动化系统和配网相关的电力通信工程中，适用于光伏发电、风力发电、及储能电站等新能源项目中，同时也适用于煤矿等矿用设备通讯。
本通讯管理机已实现与数百家电力企业的各类设备通讯，已实现与全国大多省份的各级调度系统通讯。
二、装置特点
完善的在线调试与诊断功能
便捷的远程升级功能
可靠的软硬件看门狗功能
高速以太网
高速串口
高速CAN网(选配)
三、功能总述
本通讯管理机采用高速32位或64位工业控制CPU，采用实时多任务嵌入式linux操作系统做为系统平台。具有运行可靠，抗干扰能力强，响应速度快，易于扩展，易于维护与调试。
所有型号CPU的管理机均支持穿透南瑞正向隔离装置，采用X86架构的管理机支持穿透南瑞反向隔离装置、支持安装探针与电力系统网安设备通讯
本通讯管理机基本型有2～4个以太网口, 2～16个RS485口均可配置为不同协议的接入，可以作为变电站内的通信管理管理机，可以用于变电站内智能通讯管理机的通信规约转换通讯管理机，也可以用于保护管理系统中作为子站，用来接入变电站内的保护通讯管理机，完成变电站内保护通讯管理机的信息收集和管理工作。
本通讯管理机集成了强大而灵活的规约库，兼容国内，国外各大保护厂商及相关的设备主要生产厂商的通信规约，在工程实施中只需根据接入厂家设备协议、当地的监控主站协议与远方调度的协议与要求配置即可实现通信。
四、硬件资源

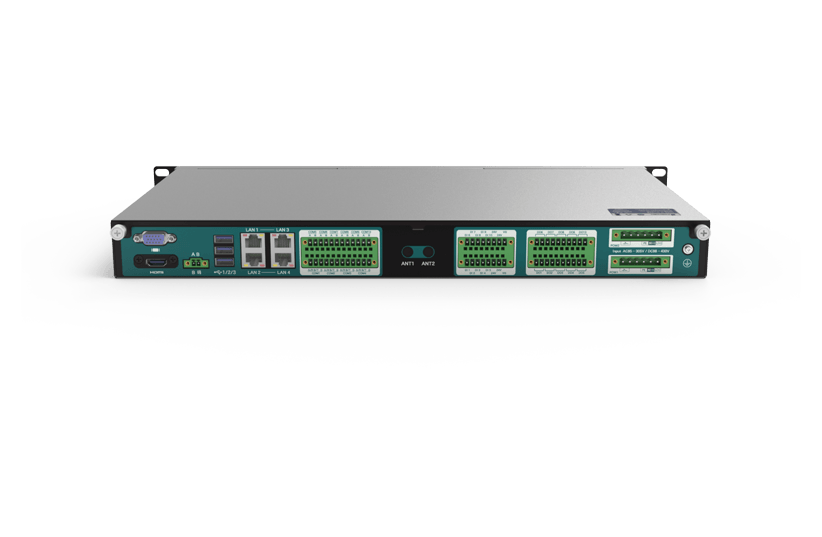

硬件资源
标配网口：1路、2路、4路或8路100M以太网
X86型管理机所有网口均为1000M网口
标配串口：2路、4路、8路、10路或16路RS485
其它配置：根据现场需求进行非标配置
机箱结构
装配方式1：采用1U或2U 、19/2英寸机箱，可组屏安装
装配方式2：采用紧凑型机箱，可导轨安装
装配方式3、采用空开式超小尺寸机箱，导轨安装
主板资源
CPU：ARM9、Cortex-A7、Contex-A8、X86-64等多种处理器
CPU主频：300MHz、528MHz、800MHz、3.2GHz等多种主频
DDR2内存：用户可用空间不小于100M、200M、450MB、8G(DD3R)等多种内存
FLASH存储：128MB、256MB、512MB、8GB、256GB等多种
RTC时钟：实时时钟RTC，具有掉电保护功能
WDT看门狗：硬件看门狗，防止系统死锁
USB接口：选配1路USB主口，支持U盘即插即用
HDMI接口：X86架构管理机支持接入显示屏
五、电源插件
采用1U或2U整成机箱时，整流插件组成交流电源，交流220V输入经抗干扰滤波回路后,利用整流原理输出本通讯管理机需要的5V直流电压，采用浮地方式，同外壳不相连，电源功率不小于10W，交直流110V到200V通用。
采用紧凑型机箱时，使用外接交流220V转直接12V或5V电源给装置供电，电源功率不小于10W。
采用空开式超小尺寸机箱时，可直接使用交流220V供电。
六、出厂参数
出厂调试主要为测试管理机硬件接口，本章介绍管理机默认系统软件与硬件参数。
IP地址
管理机出厂时，装置默认分配IP如下：
网口1默认出厂IP：192.168.12.12/192.168.33.30/192.168.0.15
192.168.0.15与192.168.33.30在2020年6月后出厂的管理机一般不再采用
网口2默认出厂IP：192.168.13.13
网口3默认出厂IP：192.168.14.14
网口4默认出厂IP：192.168.15.15
网口5默认出厂IP：192.168.16.16
网口6默认出厂IP：192.168.17.17
网口7默认出厂IP：192.168.18.18
网口8默认出厂IP：192.168.19.19
如遗忘IP需查找,可将电脑串口连接到通讯管理机的调试口(console)，连接方式为DB9或RJ45，以波特率115200，8位数据位，1位停止位，无校验方式，在超级终端或SecureCRT等软件中，使用ifconfig命令，查看通讯管理机当前IP。
软件时间戳在2021年7月之后的程序，在重启时每个串口会以9600波特率发送一帧当前串口号加IP的ASCII码格式报文，例如：“com1@192.168.12.12&192.168.13.13”。
网口测试
通过ping命令ping通讯管理机的网口，能ping通则说明对应网口正常。
用电脑ping管理机时，一定要电脑与管理机在同一网段，当子网掩码形如255.255.255.240，240或者其他大于0的值，此时并不是IP前3位一样就在同一网段。
每次对管理机的其中一个网口设置网关，其他的不要设置，空着就可以。
不要将管理机的多个网口设置到同一网段，因为这样可能会有问题。
串口测试
在TXConfig上对管理机配置串口103或Modbus2等串口规约，用电脑usb转串口并在管理机串口上，能监视到管理机所发数据则管理机串口正常。
七、结构尺寸

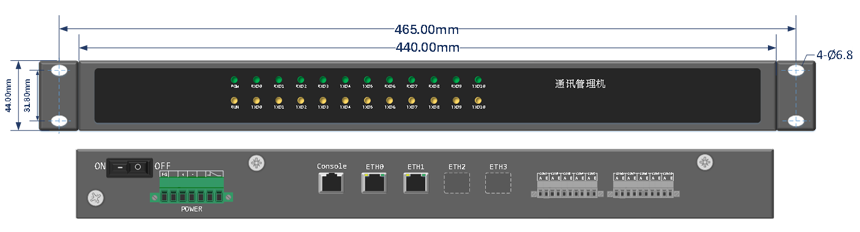

2网10串型尺寸结构及端子示意图

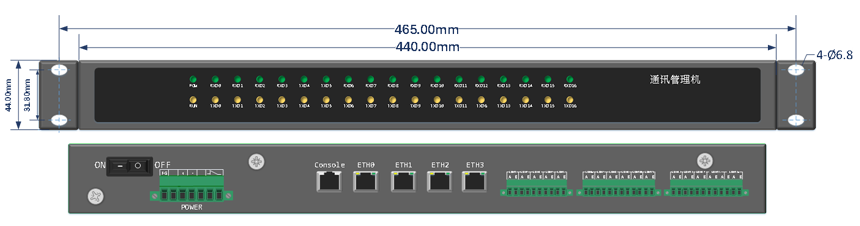

4网16串型尺寸结构及端子示意图

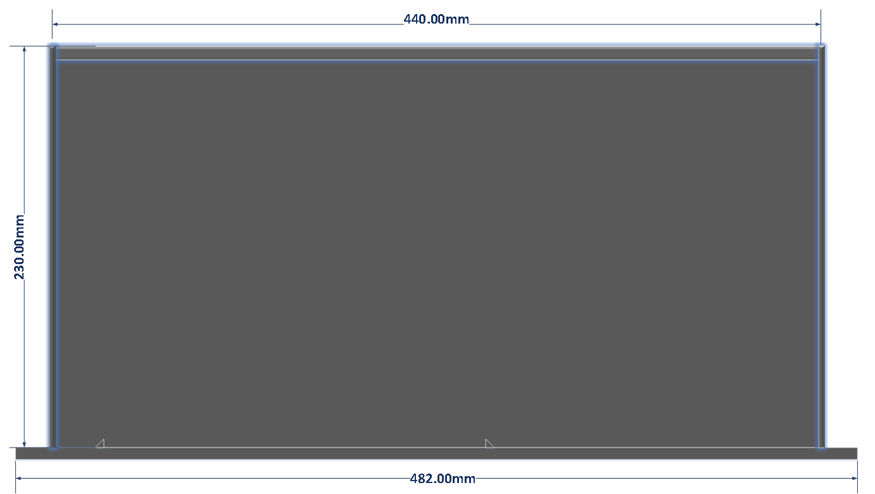

2网10串及4网16串型俯视示意图
