一、产品的使用
PXS-H601高速测频装置面板配置有5.6〞大屏幕的彩色LCD显示器，分辨率达640*480，可以图形方式显示电能质量数据；同时面板上设有LED信号灯，可作为电源、运行、通讯、告警及动作信号指示；面板上还设有九个按键作为人机操作的接口，通过按键操作，可在LCD上进行查看、修改、设置等操作。
设备启动

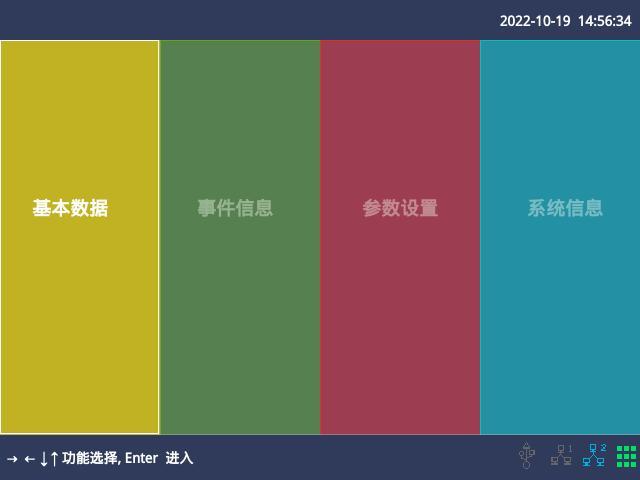

将仪器安装到系统中，仔细检查并确认装置接线无误后，接通电源，装置面板上的“电源”指示灯亮，随后开始启动，数秒钟后系统默认进入主界面。
设备正常运行时，装置面板上“运行”指示灯闪烁。
在主界面通过“←”、“→”键选择“基本数据”进入“基本数据”显示界面

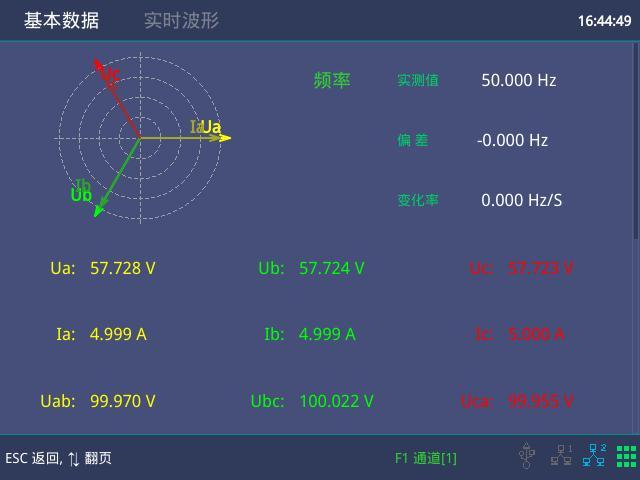

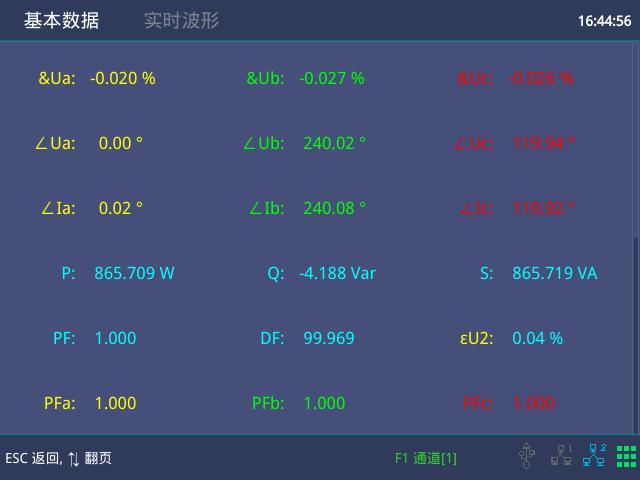

基本数据

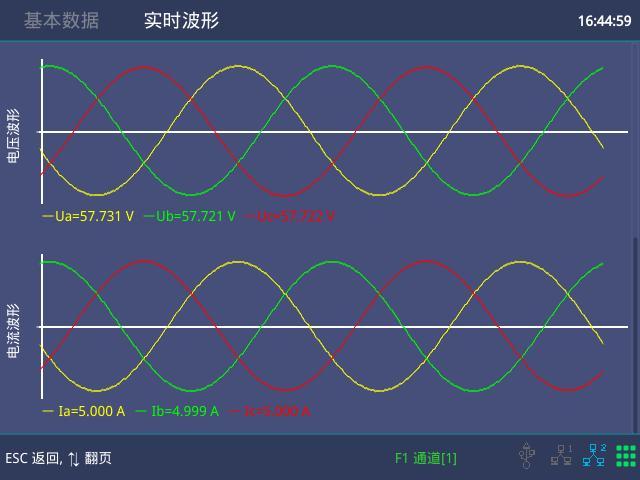

“基本数据”由两页组成，可以用“↑”、“↓”翻页查看基本数据和波形数据。
显示内容见下图，各参数意义如下：
| 参数 | 定义 | 参数 | 定义 |
| Ua、Ub、Uc | 相电压有效值 | Uab、Ubc、Uca | 线电压有效值 |
| Ia、Ib、Ic | 电流有效值 | ＆Ua、&Ub、&Uc | 电压偏差 |
| Freq | 频率 | PF | 功率因数 |
| ＆Freq | 频率偏差 | DF | 基波功率因数 |
| △Freq | 频率变化率 | ∠Ua、∠Ub、∠Uc | 相电压相角 |
| S | 总视在功率 | ∠Ia、∠Ib、∠Ic | 电流相角 |
| P | 总有功功率 | εU2 | 电压不平衡度 |
| Q | 总无功功率 | PFa、PFb、PFc | 各相功率因数 |

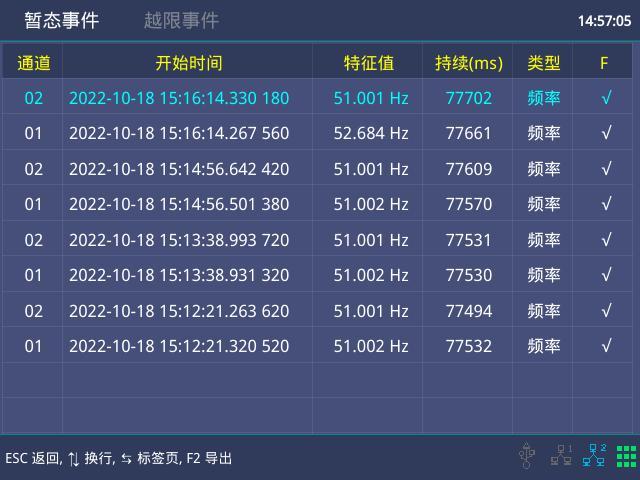

暂态事件
在主界面通过 “←”、“→”键选择“暂态事件”进入“暂态事件”显示界面，“暂态事件”显示最新50条事件，“↑”、“↓”键上下滚动数据。
在数据参数里面设置频率上下限阈值，超出范围后启动录波功能，每次录波至少存储1分钟，波形文件以COMTRADE文件格式存储。

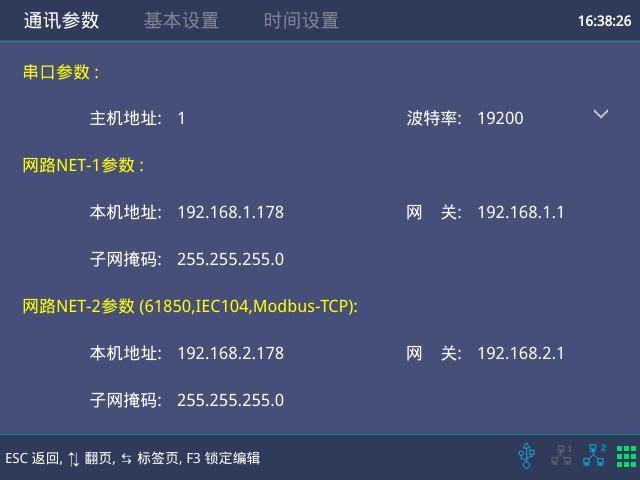

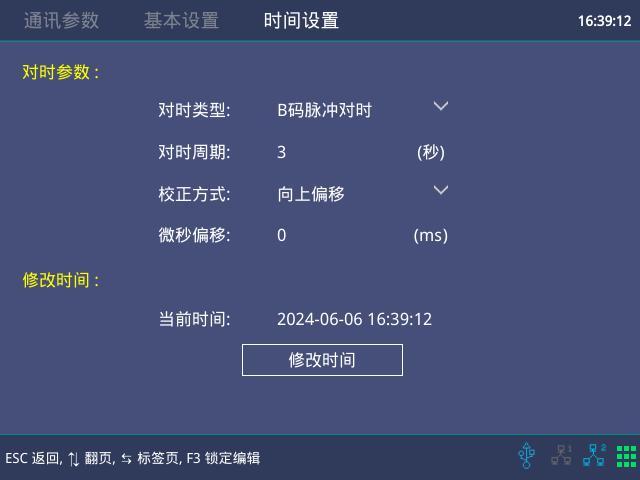

参数设置
在主界面通过 “←”、“→”键选择“参数设置”进入“参数设置”显示界面。
通过“←”、“→”键选择相应设置界面，在需要编辑的页面按F3键，锁定页面进入编辑模式。然后按“↑”、“↓”键切换项目。按F2键可打开小键盘或选项进行选择修改；编辑完成后按Enter保存修改，ESC退出编辑。

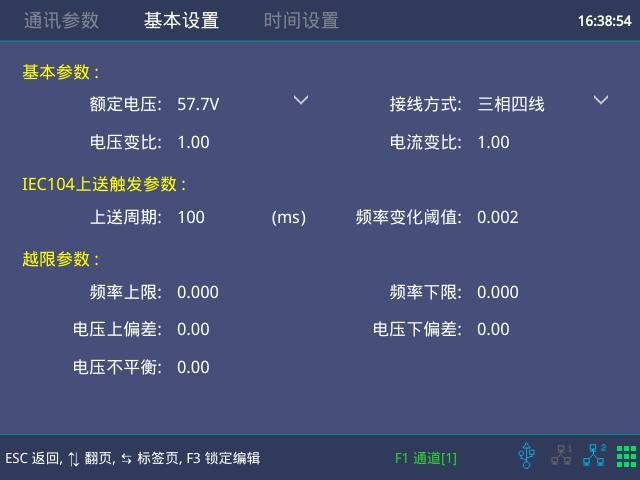

上送周期：IEC104定时周期上送间隔。
频率变化：IEC104在上送周期大于等于80ms时，当频率偏差大于该阈值则触发该通道的变位上送报文。
频率上限、频率下限阈值：修改后频率越限会开启当前通道录波。
高级功能请联系管理员咨询操作方法。

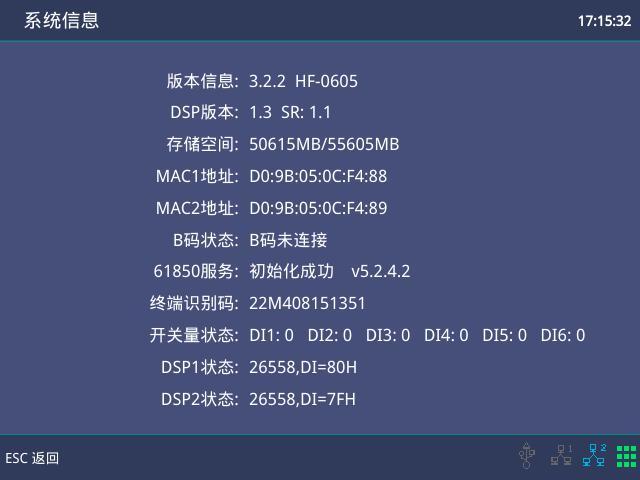

系统信息
在主界面通过 “←”、“→”键选择“系统信息”进入“系统信息”显示界面。
二、产品安装及接线

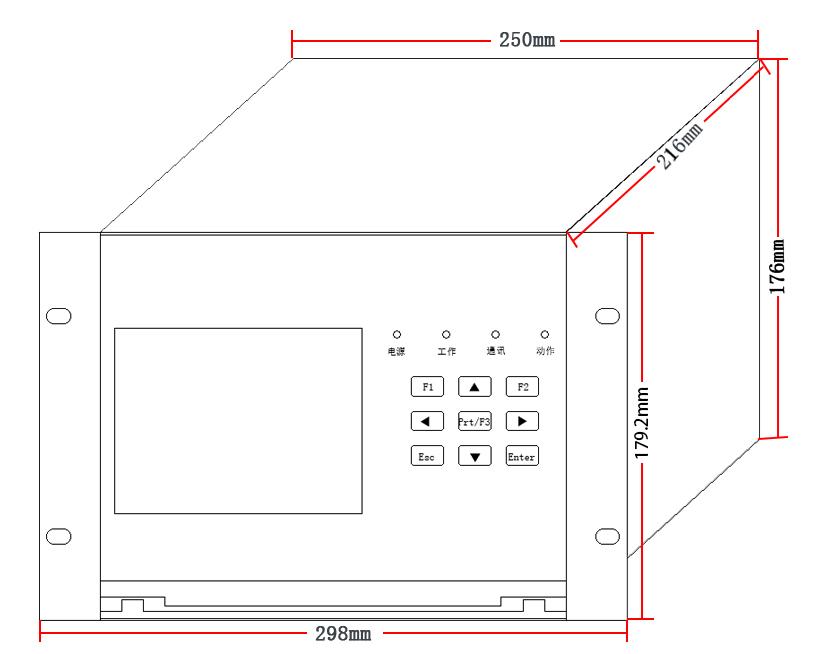

安装尺寸示意图
装置背板端子图示意

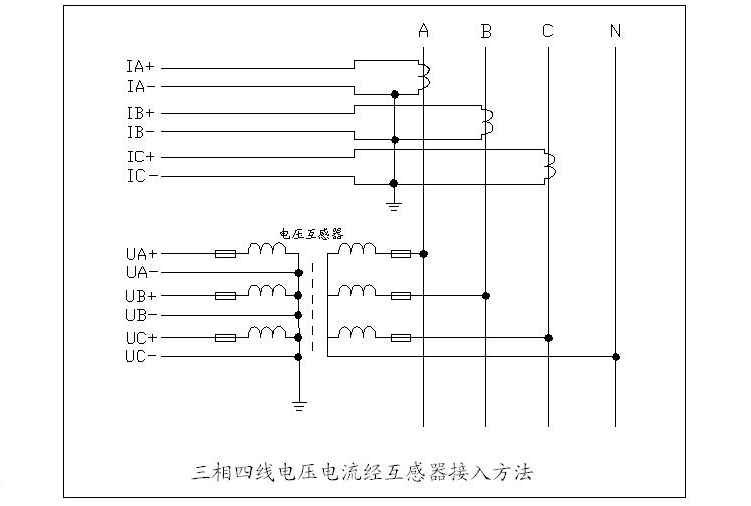

现场接线
三、维修与维护
维护
本仪器的显示屏为液晶屏，请勿用力按压或用锐器擦划。
本仪器属精密测量设备，请勿摔碰。
维修期总视在功率
从用户购买之日起，提供为期一年的保修服务，保修责任：
确由厂家制造的原因导致仪器工作不正常或不能工作；
仪器在正常使用情况下损坏；
厂家按照合同要求履行异地交货时由运输过程导致的损坏。
质保卡是用户获得保修服务的凭证，请妥善保存。
凡以下原因造成的损坏，不在保修之列：
用户未按要求对仪器保养和维护；
仪器运行环境和条件不符合本手册的规定；
未被授权的维修和拆装。
维修
若仪器在保修期外出现故障，本公司亦给予维修；
如维修需在厂家进行，请按照再包装要求将仪器包装好后进行运输。
尽量使用原包装箱及包装材料。由于包装不当导致仪器在运输过程中损坏由用户负责；
若在保修期内，请提供质保卡备查；
请详细描述故障现象并随仪器一并提供。
