在石化、冶金、电力等连续生产型工业企业供电系统中，供电中断、电压骤降、短时晃电等问题会直接导致生产线停机、设备损坏、工艺流程中断，造成巨大经济损失与安全隐患。传统备自投装置因动作时间长、缺乏同期与相位控制，难以满足电动机负荷密集、供电连续性要求严苛的场景。PXS-4 无扰动稳定控制装置作为新一代电源快速切换专用设备，通过高速采样、实时跟踪、智能判相与毫秒级切换，实现工作电源与备用电源之间安全、快速、无冲击切换，有效避免晃电与停电对生产流程的影响，是保障工业供电连续稳定运行的核心装备。
装置基本定义与核心定位

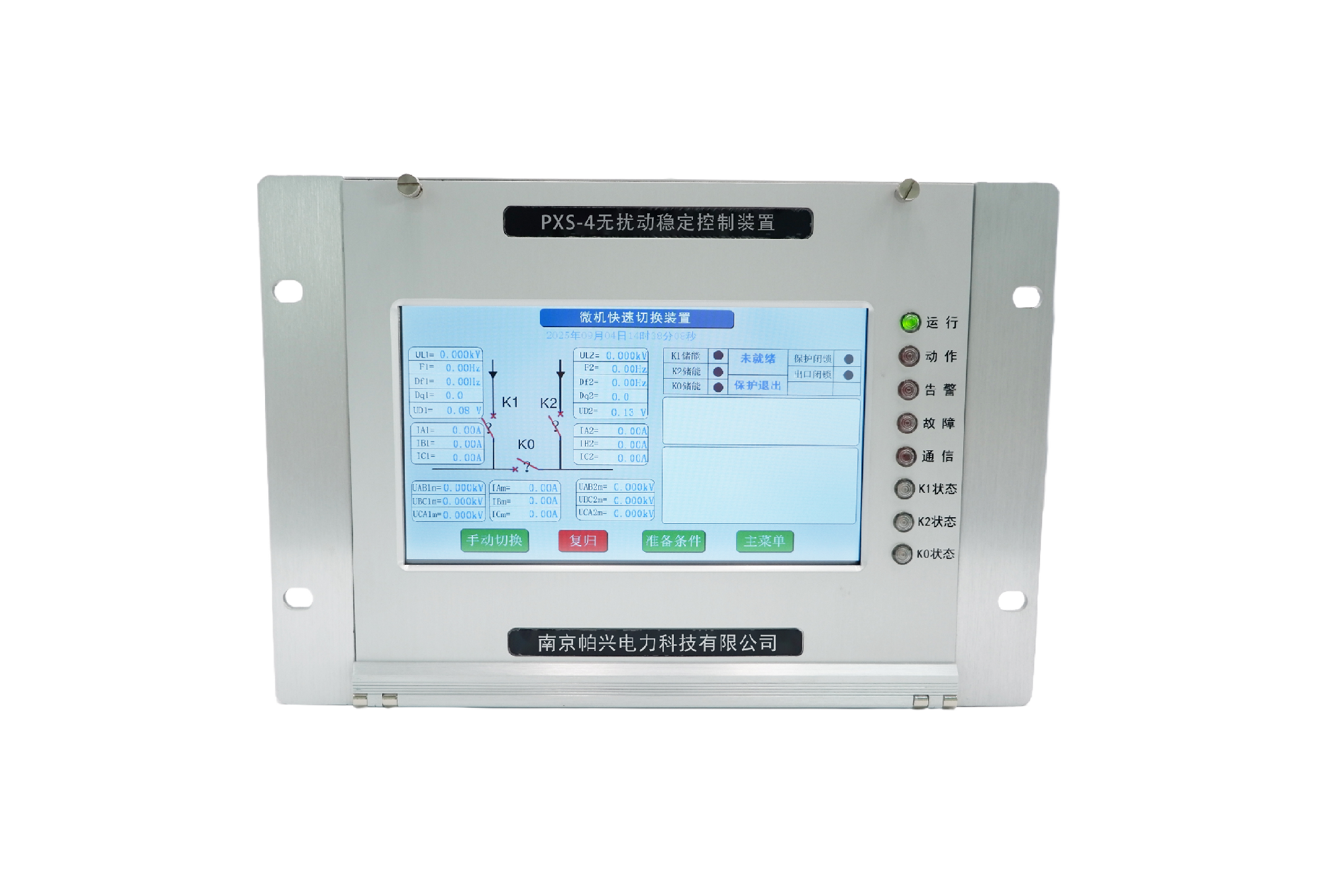

PXS-4 无扰动稳定控制装置是南京帕兴电力科技有限公司基于新一代嵌入式软硬件平台研制的多功能快速切换装置，主要面向冶金、石化、电力、煤炭等连续工业生产供电系统，用于双电源或单母分段供电系统的电源无扰动切换。装置集快速切换、同期捕捉切换、残压切换、长延时切换于一体，可在电源故障、失压、误跳、保护动作等多种工况下快速启动，完成工作电源与备用电源之间的安全切换，最大限度缩短母线断电时间，防止电动机低电压脱扣、接触器跳闸、变频器停机，保障生产流程连续不中断。与传统备自投装置相比，该装置具备启动方式多、切换速度快、合闸精度高、冲击电流小、运行更安全等优势，可完美适配电动机负荷占比高、供电可靠性要求极高的工业供电场景，弥补传统备自投在连续生产供电保障中的应用短板。
核心工作原理与技术基础
PXS-4 无扰动稳定控制装置的核心原理是实时跟踪工作电源、备用电源与母线的电压、频率、相位、电流等运行参数，在满足安全合闸条件时，以最短时间完成工作电源跳开与备用电源投入，实现无扰动供电切换。当工作电源出现故障、失压、保护动作或误跳时，装置立即启动，根据预设策略选择切换方式与合闸方式，通过精确控制开关动作时序与合闸相位，避免备用电源投入时因相位差过大产生冲击电流，保护电动机、变压器等关键设备不受损伤。
装置采用 DSP+ARM+CPLD 高速硬件平台与高精度 AD 采样芯片，实现电压、电流、频率、相位的实时采集与高速运算。在母线失电后，母线残压由电动机惰行反馈产生，幅值与频率缓慢衰减，装置实时跟踪残压与备用电源的相位差与频差变化，优先执行快速切换，条件不满足时自动转入同期捕捉切换，仍不满足则进入残压切换或长延时切换，形成多级后备切换策略，确保在各种工况下都能安全完成切换。同时装置内置完善的闭锁逻辑与去耦合功能，防止双电源并列运行与开关误动作，保障切换过程安全可靠。
主要功能与技术特点
PXS-4 无扰动稳定控制装置具备完善的切换功能、可靠的硬件设计、友好的人机交互与强大的记录功能，整体性能处于行业先进水平。
装置切换功能齐全，支持手动起动、保护起动、失压起动、误跳起动、无流起动、逆功率起动、频压起动七种起动方式，可全面覆盖电源故障、检修、异常等各类起动场景。切换方式支持并联切换、串联切换、同时切换三种模式，手动起动优先采用并联切换，事故起动优先采用串联或同时切换，可灵活适配不同运行方式与操作需求。合闸方式支持快速合闸、同期捕捉合闸、残压合闸、长延时合闸四种模式，快速合闸在毫秒级内完成，同期捕捉合闸精准捕捉首次相位重合点，残压合闸在母线电压降至安全范围后执行，多级合闸策略兼顾速度与安全，大幅提升切换成功率。
装置软硬件设计可靠，采用全封闭背插式结构，具备完善的抗干扰设计与自检功能，出口设有闭锁继电器，逻辑单元与管理单元软件独立运行，确保切换逻辑不受通信、显示等环节影响。装置通过最高等级 EMC 电磁兼容测试，可在复杂工业电磁环境下稳定运行。人机交互方面配备汉字液晶显示与直观菜单界面，信息显示全面，指示灯状态清晰，调试与操作便捷，同时支持调试接口导出事件报告、故障录波、定值参数等数据，方便运行分析与维护。
通信与记录功能强大，装置支持以太网、RS485 通信接口，兼容 IEC60870-5-103、Modbus 标准规约，可接入站控层与调度系统。具备完善的故障录波与事件记录功能，记录切换启动前 15 个周波与启动后 235 个周波数据，满足 COMTRADE99 标准，同时完整记录动作事件、告警信息、开关变位、装置自检等运行数据，实现切换过程全追溯。装置支持软件对时与 IRIG-B 码、秒脉冲硬件对时，对时误差不超过 1ms，确保事件记录时间精准统一。
此外装置具备去耦合保护、方向过流闭锁、TV 断线检测、失压告警、逆功率告警等完善辅助功能，可有效防止双电源并列、母线故障误切换、电压回路异常等风险，进一步提升供电系统运行安全性。
适用接线方式与运行场景
PXS-4 无扰动稳定控制装置可灵活适配工业供电系统两种主流接线方式，应用范围广泛。
单母分段方式是最常用的接线形式，正常运行时两段母线分别由两路进线电源供电，母联开关处于分位。当任意一路进线电源故障时，装置可快速跳开故障进线开关，合上母联开关，由另一路正常电源带两段母线运行，保障全部负荷不间断供电。该方式主要应用于大中型企业总降变电站、车间变配电所等双电源供电场景，可靠性高，切换逻辑清晰，是连续生产供电的主流配置。
单母方式适用于一路工作电源、一路备用电源的单母线供电系统，正常运行时由工作电源带全部负荷，备用电源处于热备用状态。当工作电源故障、失压或误跳时，装置迅速跳开工作电源开关，合上备用电源开关，实现供电快速恢复。该方式结构简单，投资经济，主要应用于中小型企业配电所、电厂厂用电系统、关键负荷专用变电站等场景。
装置主要应用于石化、炼油、冶金、钢铁、煤炭、电力、造纸等工艺流程连续、电动机负荷密集、不允许停电晃电的工业企业，也可用于数据中心、医院、机场等对供电连续性要求极高的重要场所，尤其适合 400V 低压与中压供电系统中电动机、接触器、变频器等敏感负荷集中的场景，从根本上解决传统备自投动作慢、冲击大、易导致停机的痛点。
核心技术指标与性能参数
PXS-4 无扰动稳定控制装置各项技术指标严格遵循电力行业标准，精度高、响应快、适应性强，可满足各类工业场景严苛运行要求。
工作环境温度范围为 - 25℃至 + 60℃，可适应严酷工业环境；额定直流电压 220V，允许偏差 + 15%、-20%；交流电压额定值 100V、57.74V，交流电流额定值 5A，频率 50Hz。交流电压回路功耗小于 0.5VA 每相，交流电流回路功耗小于 1.0VA 每相，直流正常功耗小于 15W，跳闸工况小于 25W，节能环保。
测量精度达到电压 0.5 级、频率 0.02Hz、相角 0.2 度，定值误差控制在电压 ±2.5%、电流 ±2.5% 或 ±0.01A、频差 ±0.02Hz、时间 ±1% 定值、角差 ±0.2° 以内，测量与控制精准可靠。事故同时切换最小断电时间不超过 11ms，事故串联切换最小断电时间不超过 11ms 加备用开关合闸时间，切换速度远超传统备自投装置，可有效防止低压脱扣与停机。
装置具备强大过载能力，交流电流可承受 2 倍额定电流连续运行、10 倍额定电流 10s、40 倍额定电流 1s；交流电压可承受 1.2 倍额定电压连续运行、1.4 倍额定电压 10s。电磁兼容性能符合国家标准最高等级，具备优异的抗辐射电磁场、快速瞬变、静电放电、脉冲群干扰等能力，绝缘与冲击电压性能满足电力设备长期稳定运行要求。
与传统备自投装置的核心差异
传统备自投装置主要基于失压延时与无压判据，动作时间长达 1 至 2 秒，且未考虑电动机残压相位影响，易产生大冲击电流，导致电动机自启动困难、设备受损，无法满足连续生产需求。PXS-4 无扰动稳定控制装置从原理、功能、性能上实现全面升级，核心差异体现在多个方面。
起动方式上，备自投仅支持失压起动，而 PXS-4 支持七种起动方式，可通过保护动作提前启动，大幅缩短启动时间。切换速度上，备自投为秒级动作，母线长时间断电，电动机转速严重下降；PXS-4 为毫秒级切换，快速切换可在半个周波内完成，母线几乎无断电感知，电动机转速无明显下降。合闸控制上，备自投无同期与相位检测，冲击电流大；PXS-4 实时跟踪频差、相差、压差，精准选择合闸时机，冲击电流小，设备更安全。适用负荷上，备自投适用于照明、加热等阻性负荷；PXS-4 专门适配电动机、接触器、变频器等敏感感性负荷，可有效避免晃电停机。运行方式上，备自投仅支持单向切换；PXS-4 支持双向切换与多种运行方式，灵活适配现场需求。闭锁与保护上，备自投闭锁逻辑简单；PXS-4 具备方向过流闭锁、去耦合保护、TV 断线闭锁等完善功能，运行安全性更高。
应用价值与行业意义
PXS-4 无扰动稳定控制装置的推广应用，对提升工业企业供电可靠性、保障生产连续运行、降低故障损失具有重要意义。在石化、冶金等连续生产行业，供电晃电或短时停电会导致全线停机，重启流程复杂、损失巨大，装置可实现无扰动切换，确保生产线不停机、不中断，每年可为企业减少巨额经济损失。在电力行业厂用电系统中，装置可保障厂用负荷连续供电，提升机组运行安全性与稳定性，防止因厂用电失电导致主机停运。
从行业发展角度，该装置推动工业供电切换技术从传统延时备投向智能快速无扰动切换升级，提升了工业供电系统自动化水平与抗扰动能力，填补了连续生产供电保障领域的技术空白，助力工业企业实现安全、稳定、高效、连续生产，为新型工业化与能源可靠供应提供坚实装备支撑。
