随着光伏、风电等可再生能源大规模并网，配电网正从单向无源网络向双向有源网络快速演进。新能源发电的间歇性、波动性特点，导致电网频率稳定面临前所未有的挑战，一次调频能力已成为新能源电站并网的硬性要求。南京帕兴电力科技有限公司自主研发的 PXS-700 一次调频装置，凭借高精度测量、快速响应、多场景适配及权威资质认证等优势，为各类新能源电站、储能电站及微电网提供稳定可靠的频率控制解决方案，有效解决新能源并网带来的电网稳定性问题。
一、PXS-700 一次调频装置概述
PXS-700 一次调频装置是南京帕兴电力科技有限公司针对新型电力系统需求打造的智能控制设备，通过实时监测电厂并网点或微电网的系统频率，依据预设的转速不等率、频率死区等调频参数，快速计算机组所需调整的功率指令，并下发至汽轮机调速器、储能变流器 PCS、光伏逆变器等执行机构，实现电网频率的毫秒级调节。
该装置采用模块化设计，支持功能定制化扩展，除核心一次调频功能外，还可集成 AGC（自动发电控制）、AVC（自动电压控制）、防逆流、纵向加密等功能，同时配备 4G/5G 无线通信接口（选配），原生支持俄文等多语言界面，可满足国内及俄语区海外电站的差异化控制需求，是新能源电站实现群调群控、提升并网合规性的核心设备。
二、装置核心技术特点
高性能硬件架构，40ms 毫秒级响应
搭载 32 位 ARM Cortex-M4 内核主处理器与 ARM9 通信专用 CPU，配备高精度差分 A/D 转换芯片，采用多层板技术和 SMT 表面封装工艺，元器件均选用高等级工业级产品。装置可在 40ms 内完成从数据采集到控制指令输出的全流程，频率测量精度高达 0.003Hz，确保电网频率波动时第一时间做出响应。
全汉化多语言人机交互，操作维护便捷
采用 4.3 寸 800×480 分辨率 IPS 彩色液晶显示屏，支持一次图实时显示，人机界面清晰易懂。配备通用键盘操作方式，参数整定、状态查看、故障排查等操作简单直观，无需专业培训即可快速上手。装置默认全中文界面，同时原生支持俄文界面一键切换，所有菜单、参数及告警信息均实现俄文本地化，可满足俄罗斯、中亚等俄语区海外电站及出口项目的本地化使用需求。此外还配置了完善的灯光指示系统，运行状态一目了然。
丰富通信接口，兼容多种规约
标配 2 路 10M/100M 高速以太网接口、8 路 RS485 通信接口，可选配 1 路 4G 无线通信接口及光纤接口。支持 IEC870-5-101/103/104、Modbus-RTU、IEC61850、DLT645 等上百种通信规约，可无缝对接逆变器、保护装置、电能表、SVG 等各类智能电子设备，同时实现与国内调度主站及海外当地监控系统的稳定通信。
完善的记录与自诊断功能
具备完整的异常记录、事件记录、操作记录功能，所有信息掉电长期保持，其中关键数据通过 EEPROM 存储可保存 100 年以上。内置完善的软硬件看门狗和在线运行状态监视系统，可对故障进行精准定位，方便现场调试与维护。EEPROM 支持不少于 100 万次擦写，Flash 支持不少于 10 万次擦写，数据保存时长不低于 20 年。
高等级抗干扰设计，适应恶劣环境
通过 GB/T17626 系列电磁兼容标准高等级试验，包括静电放电 4 级、电快速瞬变脉冲群 4 级、浪涌冲击 4 级、工频磁场 5 级等，可在强电磁干扰的工业环境下稳定运行。装置工作温度范围为 - 10℃~55℃，贮存温度范围为 - 25℃~80℃，相对湿度 5%~95%（不凝露），适应全国不同地区及海外多数国家的气候条件。
权威资质认证，品质可靠保障

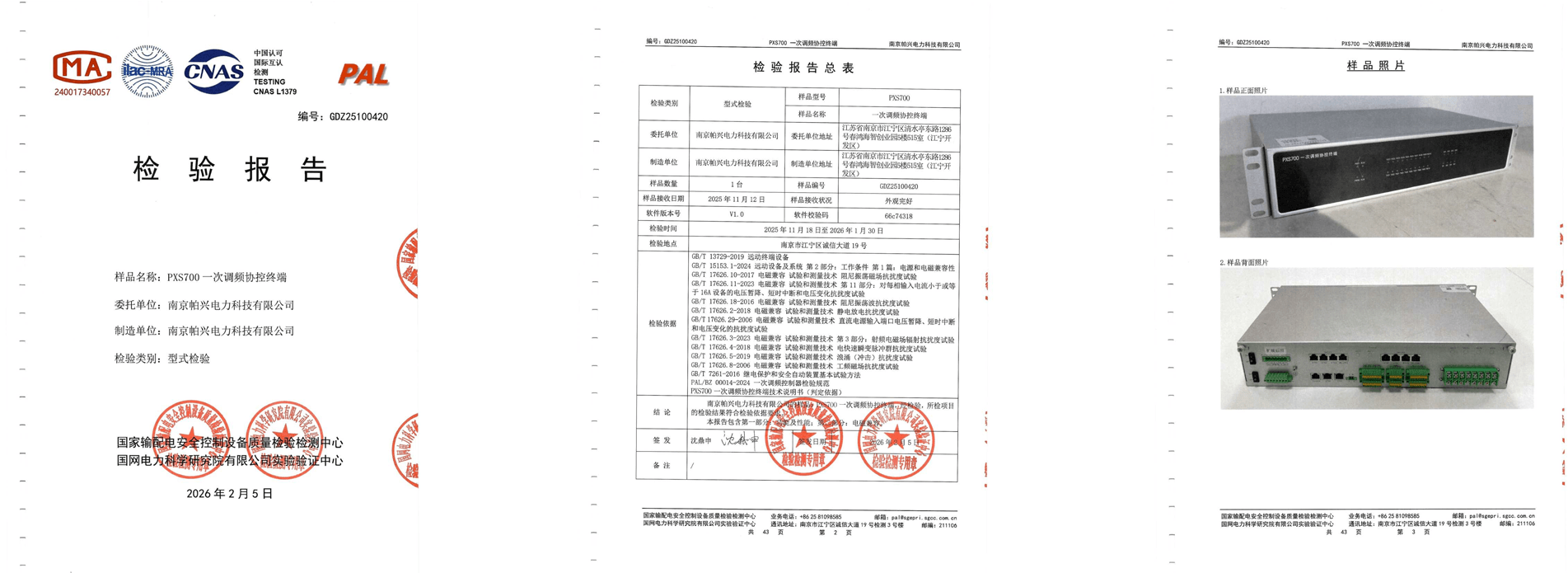

南京帕兴电力科技有限公司生产的 PXS-700 一次调频装置已通过国网电科院型式检验，各项电气性能、电磁兼容、环境适应性等指标均严格符合国家电网及电力行业相关技术标准要求，产品质量和可靠性得到国家级权威机构的认可，可放心应用于各类并网新能源电站及电网关键节点。
三、装置结构组成

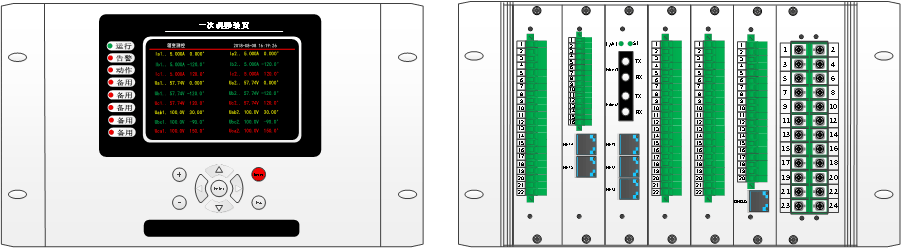

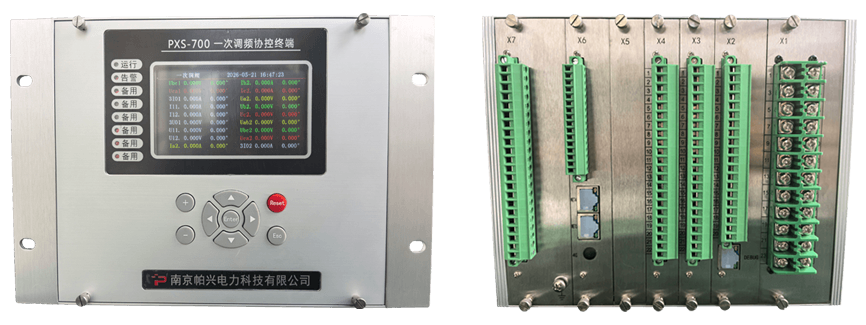

PXS-700 一次调频装置采用 4U、19/2 英寸标准机箱，整面板、背插式结构，嵌入式后接线安装方式，强弱电完全隔离，大幅提升了电气性能和运行可靠性。装置主要由以下核心插件组成：
1. 交流及电源插件
外部电流经隔离互感器隔离变换后，通过低通滤波器输入至 A/D 芯片，实现保护与测量电流的独立采集，兼顾保护电流的宽范围采集需求和测量电流的高精度要求。电源模块支持交直流宽电压输入（DC220V/DC110V/AC220V/AC127V），输出 2 组完全隔离的直流电压为装置供电，电压波动范围可达额定值的 80%~120%。
2. CPU 插件
作为装置的核心控制单元，CPU 插件集成了 CPU 系统、数据采集系统、开关量输入输出模块、通信模块及时钟回路。其中数据采集系统采用高精度滤波阻容器件（电阻精度 0.5%，温漂系数 50ppm/℃），采样回路无可调整元件，现场无需校准，可靠性极高。开关量输入支持交直流 220V/DC110V 直接输入，输出接点经过多重闭锁，动作寿命可达 10 万次。
3. 人机对话插件（MMI）
集成彩色液晶显示屏、操作键盘及状态指示灯，实现装置的本地操作与状态显示。支持中文 / 俄文双语切换，可完成定值修改、参数查询、故障记录浏览等功能，同时可显示电站一次系统图，直观展示设备运行状态。
四、关键技术指标
详细可参考PXS-700一次调频协控终端说明书或直接下载说明书查看
PXS-700-一次调频装置技术说明书V1.0(1).doc
五、核心功能详解
1. 高精度一次调频功能
装置采用快速测频算法，可在 80ms 内完成频率计算，精度达 0.002Hz。当电网频率超出预设死区时，自动根据有功 - 频率下垂曲线控制策略，计算储能电站或发电机组的有功调节增量，快速调整 PCS、逆变器的有功输出：频率下降时增加有功输出（放电），频率上升时吸收有功功率（充电），使电网频率快速恢复至允许范围。
该功能可与二次调频 AGC 无缝配合，实现调频与 AGC 的协调控制，满足大扰动下电网频率稳定的要求。用户可根据现场需求整定调差系数、频率死区、有功功率限幅系数等参数，适配不同类型的电站。
2. AGC/AVC 一体化控制
装置集成完整的 AGC 和 AVC 功能，在多数新能源电站场景下可替代传统的 AGC/AVC 服务器，降低电站建设成本。
AGC 控制：支持等裕度、等比例等多种有功分配策略，可接收上级调度下发的有功计划值，自动调节全站总有功出力。具备有功变化率限制、紧急切除有功、多母线分段控制等功能，故障清除后可控制有功功率以至少 30% 额定功率 / 秒的速率快速恢复。
AVC 控制：优先利用逆变器的无功调节能力调节电压，不足时自动调用 SVC/SVG 装置。故障情况下可快速调节 SVG 无功使电压恢复，故障恢复后自动置换 SVG 无功，预留动态储备。支持多组 SVG 协调控制，避免无功不合理流动。
3. 智能防逆流功能
针对光伏电站自发自用场景，装置实时监测并网点功率流向，当检测到逆流趋势时，通过柔性控制模块实时调节逆变器出力，在保证光伏发电高效利用的前提下，防止电能向电网倒送。若柔性控制无法有效抑制逆流，装置将通过硬接点快速断开并网点开关，保障电网安全，同时为用户创造良好的经济效益。
4. 全面的测控与保护信息功能
支持 38 路自定义遥信开入和事件 SOE 记录，可实现装置定值远方查看与修改、软压板远方投退、运行状态远方监视、故障录波上送等功能。支持远方信号复归，方便调度端远程运维，大幅减少现场工作量。
六、适用场景
南京帕兴电力PXS-700 一次调频装置凭借灵活的配置和强大的功能，广泛应用于国内外各类电力场景：
国内集中式光伏电站、分布式光伏电站
陆上 / 海上风电场
电化学储能电站、抽水蓄能电站
工业园区微电网、商业综合体微电网
工业自备电厂、燃气轮机电站
光储充一体化电站
七、选型与安装注意事项
选型要点：根据电站的电源类型（光伏 / 风电 / 储能）、额定电压等级、通信需求（是否需要 4G / 光纤）、功能配置（是否需要 AGC/AVC/ 防逆流）及语言需求（中文 / 俄文）选择对应型号，订货时需注明额定电流、电压及频率参数。
安装要求：采用嵌入式后接线安装方式，安装位置应远离强电磁干扰源，保证通风散热良好。接线时严格区分强弱电回路，避免交叉干扰。
调试说明：装置出厂前已完成基本参数整定，现场只需根据实际电网情况调整调频死区、调差系数等参数，无需进行硬件校准。调试完成后应备份定值，便于后续维护。
八、结语
在新型电力系统建设加速推进的背景下，一次调频能力已成为新能源电站并网运行的必备条件。南京帕兴电力科技有限公司始终专注于电力自动化领域的技术研发与产品创新，PXS-700 一次调频装置作为公司核心产品，凭借其高性能、高可靠性、高集成度及权威资质认证，为国内外各类新能源电站提供了一站式的频率稳定控制解决方案，帮助电站满足电网并网要求，提升运行安全性和经济性。
注：本文基于 PXS-700 一次调频装置 V1.0 版本技术说明书编写，产品技术参数及功能如有更新，请以南京帕兴电力科技有限公司最新官方资料为准。如需了解更多产品细节或定制化解决方案，可联系公司技术支持团队。
